【產品特點】D343W不銹鋼法蘭蝶閥

D343W不銹鋼法蘭蝶閥采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次結構，加工 ，工藝 。

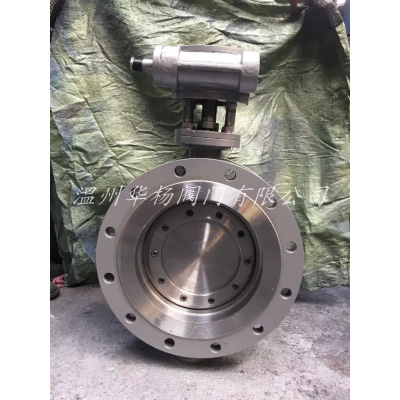

D343W不銹鋼法蘭蝶閥

1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用

D343W不銹鋼法蘭蝶閥

   溫州華楊閥門引進能夠國外 技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

D343W不銹鋼法蘭蝶閥的優點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。

3、可以運送泥漿，在管道口積存液體Z少。

4、低壓下，可以實現良好的密封。

5、調節性能好。

6、全開時閥座通道有效流通面積較大，流體阻力較小。

7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。

8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。

D343W不銹鋼法蘭蝶閥的缺點：

1、使用壓力和工作溫度范圍小。

2、密封性較差。

蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。

按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。

D343W不銹鋼法蘭蝶閥主要技術參數

公稱通經DN（mm)

50～2000

公稱藥理PN（MPa)

0.6

1.0

1.6

2.5

密封試驗(MPa)

0.66

1.1

1.76

2.75

強度試驗(MPa)

0.9

1.5

2.4

3.75

適用溫度

碳鋼：-29℃～425℃不銹鋼：-40℃～650℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

D343W不銹鋼316L法蘭蝶閥主要零部件材料

零件名稱

材料

閥體

WCB、合金鋼、不銹鋼、QT450-10

蝶板

WCB、合金鋼、不銹鋼、QT450-10

閥軸

2Cr13不銹鋼、合金鋼

密封圈

不銹鋼圈

填料

柔性石墨

D343W不銹鋼法蘭蝶閥的安裝與維護：

1、在安裝時，閥瓣要停在關閉的位置上。蝶閥

2、開啟位置應按蝶板的旋轉角度來確定。

3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。

4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
