產品特點：

自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制 。

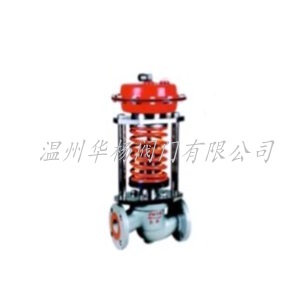

ZZY自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

本系列產品有單座(ZZYP)、套筒(ZZYM)、雙(ZZYN)、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。

外形尺寸與重量

ZZY自動式壓力調節閥型號ZZY

產品特點

◇　自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
   ◇　壓力分段范圍細且互相交叉，調節精度高。
◇　壓力設定值在運行期間可連續設定。
◇　對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
◇　橡膠膜片式檢測，執行機構測精度高、動作靈敏。
◇　采用壓力平衡機構，使調節閥反應靈敏、控制 。

主要零件材料

◇　閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
◇　閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
◇　填料：丁腈、乙炳、氟、耐油橡膠

連接標準

◇　法蘭標準：鑄法法按BG9113-88、JB/79-94
◇　法蘭密封面型式：PN16凸面
◇　PN40、64為凹凸、閥體為凹面
◇　結構長度按BG12221-98
◇　執行機構信號接口：內螺紋M16×1.5

訂貨須知

訂貨時請用戶提供以下資料：
◇　調節閥名稱、型號
◇　公稱通徑
◇　公稱壓力（Mpa）
◇　閥前、后壓力
◇　額定流量系數（Kv）
◇　固有流量特性
◇　介質名稱及狀態
◇　工作溫度及范圍
◇　整機作用方式
◇　閥體、閥內件及填料材質
◇　所配附件
◇　閥全法蘭標準
◇　其他特殊要求

□結構與原理

ZZY型自力式壓力調節閥由檢測執行機構、閥本體、取壓管與閥前(后)接管組成。其結構見圖一
