刀閘閥的使用范圍為：

1.采礦、洗洗煤、鋼鐵工業--用于洗洗煤管道、濾渣漿管道等、排灰管道；

2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；

3.造紙工業--用于任何濃度紙漿、料水混合物；

4.電站除灰--用于灰渣漿液。

2結構
(1)閥體、(2)支架、(3)手輪：球墨鑄鐵

刀閘閥結構圖

(4)閥芯：不銹鋼

(5)橡膠墊片

(6)四氟孔板

(7)填料：四氟密封圈

(8)壓蓋子：不銹鋼

(9)絲桿、(10)閥桿螺母：不銹鋼

(11)拼帽：35#

.閥門控制可做就地和遠程控制，還可以按照用戶的要求實現遠程位置顯示及遠程集控。

2.重量輕：本體采用碳鋼制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。

3. 使用該閥門能提高輸送管路系統的關閉密封性能，Z大限度地杜絕泄漏，對提高生產效率，保護環境將起到積極的推進作用。

4.密封面采用高耐磨，耐腐蝕陶瓷材料，采用鑲嵌技術，耐腐蝕性高，耐磨性好，從而使得閥門壽命長，性價比較普通閥門提高10倍。

主要零部件材質

序號零件名稱材 料序號零件名稱材 料

1閥體HT250、WCB、304、316、316L9鍵碳鋼

2閥座橡膠 /四氟/不銹鋼/硬質合金10螺母不銹鋼

3閘板碳鋼 /不銹鋼11電動裝置組合件

4六角螺母碳素鋼12填料PTFE/石墨

5閥桿不銹鋼 /碳鋼13壓蓋不銹鋼 /碳鋼/鑄鐵/球墨鑄鐵

6支架不銹鋼 /碳鋼/球墨鑄鐵/灰鑄鐵14六角螺母碳素鋼

7軸承合金鋼15螺栓碳素鋼

8閥桿螺母鋁青銅合金---

主要外形及連接尺寸

公稱壓力DNLD1D2HABCDN-Φ電裝型號

0.6

MPa5048901106002151253181974-M12DZ10

65481101306702151253181974-M12DZ10

80511251506802151253181974-M16DZ10

100511451707002151253181974-M16DZ10

125571752007202151253181978-M16DZ10

150572002257902151253181978-M16DZ10

200702552808502151253631978-M16DZ15

25070310335110021512536319712-M16DZ20

30076362395118021512536319712-M20DZ20

35076412445128021512536319712-M20DZ30

40089462495146021512536319716-M20DZ45

45089518550160024023543727716-M20DZ45

500114568600180024023543727716-M20DZ60

600114670705210024023543727720-M22DZ60

700127775810230027426052628324-M22DZ90

800127880920250027426052628324-M27DZ120

9001549801020270031929555430924-M27DZ180

100016510801120290031929555430928-M27DZ250

120019012951340230031929555430932-M27DZ250

1.0

MPa50481001256002151253181974-M16DZ10

65481201456702151253181974-M16DZ10

80511351606802151253181974-M16DZ10

100511551807002151253181978-M16DZ10

125571852107202151253181978-M16DZ10

1505721024007902151253631978-M20DZ15

200702652958502151253631978-M20DZ20

25070320350114021512536319712-M20DZ20

30076368400118021512536319712-M20DZ30

35076428460128021512536319716-M20DZ30

40089482515146024023543727716-M22DZ45

45089532565160024023543727720-M22DZ45

500114585620180024023543727720-M22DZ60

600114685725210024023543727720-M27DZ60

700127800840230027426052623824-M27DZ120

800127898950250031929555430924-M30DZ180

90015410051050270031929555430928-M30DZ180

100016511151160290031929555430928-M30DZ250

120019013251380340031929555430932-M36DZ258

產品特點：
   超短結構長度，節省??材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。
1、啟閉迅速，平衡可靠，自動化程度高。
2、安裝高度及位置不受限制。
3、采用防爆型電動裝置，在易燃易爆，甚Z有毒氣體環境中可以正常工作。
4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。

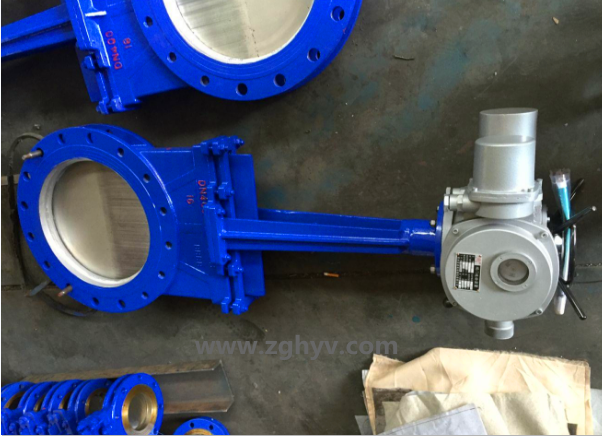

電動對夾式刀形閘閥 電動裝置參數

1、電源：AC380V、50HZ。
2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級。
3、防水型：防水型產品具有防塵、防浸水（IP67）的外殼防護等級。
4、防爆型（EX）：防爆等級為DII BT4/DII CT4（不含乙炔）。
5、環境溫度：-20℃～40℃。
6、可選：配電氣控制器。

采用標準

項目名稱

采用標準

可選標準

設計制造驗收

JB/T 8691

MSS SP-81

閥門結構長度

GB/T 15188.2-1994

TAPPI TIS 405.8

閥門法蘭連接

JB/T 79-1994

ANSI B16.5

閥門檢驗和試驗

GB/T 13927-1992

JB/T 9092-1999

閥門供貨要求

GB/T 12252

——

閥門標志

GB 12220-1989

IS0 5209：87

訂貨須知：

    一、①PZ973F電動對夾式刀形閘閥產品名稱與型號②PZ973F電動對夾式刀形閘閥口徑③PZ973F電動對夾式刀形閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。??
