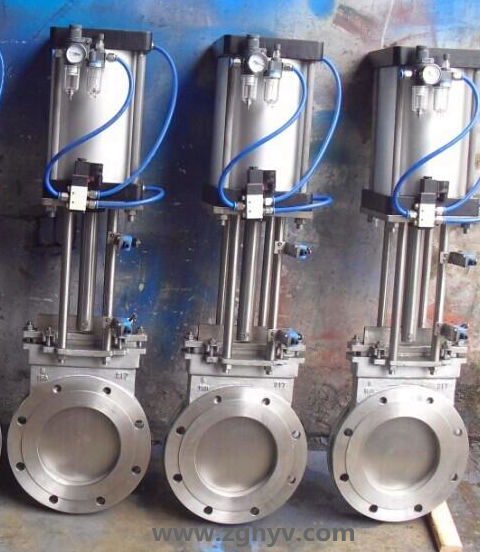

氣動刀型閘閥詳細說明

一、概述 Z673H（X、F）-2.5、6、10、16系列氣動刀型閘閥是我公司生產的系列控制閥門之一。該產品在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的 特點，不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。該產品通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。 PZ673H（X、F）系列氣動刀型閘閥品種齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50~DN1000。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

二、主要結構與特點 本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。本閥結構特點： 1、 采用對夾式結構，體積小，重量輕。 2、 完全敞開的通道，可以防止介質在閥內沉積。 3、 新研制的U型封圈，可以保證閥門的良好密封性。 4、 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。 5、 流阻小。 6、 安裝維修方便。

技術參數

氣缸內徑Φ40Φ50Φ63Φ80Φ100Φ125Φ160Φ200Φ250

理論活塞作用力（N）（以工作壓力為0.4MPa時為準）推力490760121519603077480078691230819227

拉力410680103017702675440073791003518463

工作介質經凈化含油霧壓縮空氣

工作壓力(MPa)0.15－1

環境溫度(℃)-10－+80

相對濕度95

活塞運動速度(mm/g)50－500

耐久性(KM)600

3、氣缸行程選用范圍

氣缸內徑Φ40Φ50Φ63Φ80Φ100Φ125Φ160Φ200Φ250

行程選用范圍40050080080015001500200020002500

4、氣缸正確使用注意事項：（1）負載運動方向必須與活塞桿的運動方向一致，以免活塞桿產生扭曲現象。（2）使用過濾器，減壓器，潤滑器組合（F－R－E組合）以調整空氣品質，增長使用壽命。（3）選用出力比實際負載大的氣缸，以免氣壓不足時發生危險。（4）注意使用環境溫度，氣缸內活塞環及密封部分材料的使用溫度一般限制在-5℃—+60℃以內。（5）有腐蝕氣體環境，氣缸內活塞及密封部分的材料，一般采用PTFE。每1mm行程所需空氣消費量 單位：1/min

缸徑空氣壓力kg/cm2

123456789

120.4450.6650.8851.1041.3241.5431.763－－

160.7921.1821.5731.9632.3522.7433.133－－

201.241.862.453.073.684.294.905.516.13

251.942.893.834.795.756.717.678.619.57

302.784.155.536.908.279.6411.0212.3913.76

323.184.736.287.859.4110.9812.5514.1015.66

404.957.409.8312.2614.6917.1619.6022.0424.47

507.7311.5515.3519.1522.9526.8030.6334.4238.24

6312.2718.3424.3730.4163.4442.5548.6254.5560.71

8019.7829.5729.3049.0358.7668.6178.4088.1397.85

10030.946.261.476.691.8107.2122.5137.7152.9

12548.372.296.0119.7143.5167.5191.4215.2238.9

15069.5103.9138.2172.5206.9241.2275.5309.8344.1

16079.1118.3157.2196.1235.0274.4313.6352.6391.5

180100.0149.7199.0248.2297.5347.4369.9446.2495.4

200123.6184.8245.6306.4367.2428.8490.0550.8611.6

PZ673H氣動刀型閘閥氣動裝置參數及特點：

PZ673H氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。

1、雙作用：對閥門開啟和關閉的兩位式控制；

2、單作用：(彈簧復位)：在電器和氣路切斷或故障時，閥門自動開啟或關閉。

可選附件：

1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。

2、接近開關

3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。

4、電/氣閥門定位器(調節型用)。

PZ673H氣動刀型閘閥特點：

1、 采用對夾式結構，體積小，重量輕，流阻小，安裝維修方便 。

2、完全敞開的通道，可以防止介質在閥內沉積。

3、新研制的U型封圈，可以保證閥門的良好密封性。

4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

訂貨須知：

    一、①PZ673H氣動刀型閘閥產品名稱與型號②PZ673H氣動刀型閘閥口徑③PZ673H氣動刀型閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
