詳細資料：

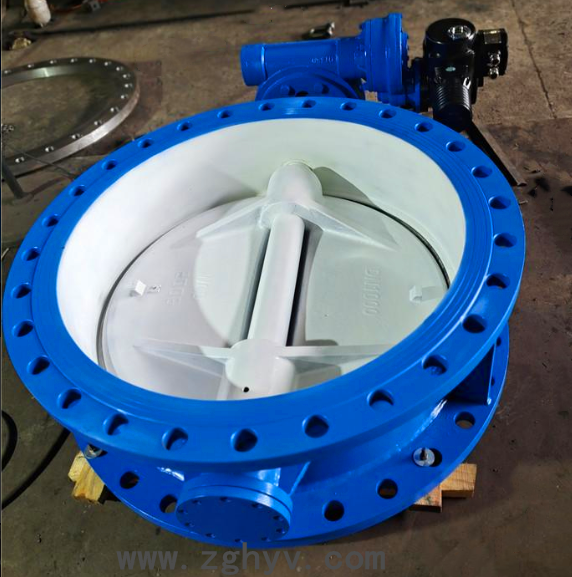

D943H電動蝶閥主要性能特點是：
1．結構 、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有Z佳；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

D943H電動蝶閥主要結束參數

 D943H電動蝶閥主要零部件材料

 D943H電動蝶閥執行標準

 D943H電動蝶閥主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　 單位：mm

采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

D943H電動蝶閥工作原理：

工作電源通常有：AC220V AC380V等。

輸入信號：4~20mA 0~10v等弱電信號。

由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。

接收工業自動化控制系統的4~20mA信號來 控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。

硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。

閥門的連接形式有無法蘭對夾式,法蘭連接和對焊連接.

安裝使用與維護保養

1、安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。未安裝使用的閥門應存放在干燥的室內。保管時間較長的閥門，要定期清洗，吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面。

2、根據介質流動方向進行安裝；優先考慮臥式安裝。

3、蝶閥與管道的連接螺栓，安裝時應按對角對方向多次擰緊，不得單件一次擰緊，以防受力不均而造成法蘭連接處泄漏。

4、蝶閥安裝時，應以蝶板處于關閉位置為宜，防止雜物進入閥腔搓傷密封面，用戶要試壓時，切要兩端用法蘭對夾裝好后試壓。

5、本閥門與管道連接時，要求管道上使用對焊鋼法蘭或蝶閥專用法蘭。如果采用平焊鋼法蘭時，必須要求法蘭內孔與墊圈內孔一樣大，以保證墊圈的有效密封面。

6、電動蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在 次接通電源前，要先手動Z關開位置的1/3初。并檢查指示盤方向與閥門開啟方向是否一致。

7、全部安裝后進行管路試壓時，必須打開閥門。

8、本蝶閥操作時，轉動手輪時不要用力過猛。

9、當閥軸填料磨損后，適當擰緊填料壓蓋上的螺母即可。閥門使用較長時間后，如需要更換填料，可拆下壓蓋螺母，抬起壓蓋，取出舊填料。填料是組合圈時，裝配前，用刀以45o切開每個組合圈，裝配時就90o交替錯開各組合圈的切口，用壓蓋壓緊填料，擰緊螺母。
