產品資料：

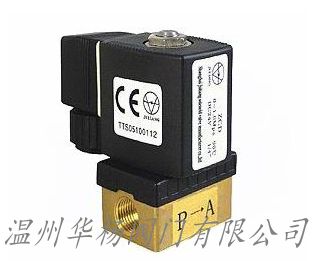

微型電磁閥結構特點：
直動活塞式零壓?jiǎn)?dòng)，零泄漏
設計緊湊溫升低，無噪音
動作響應迅速，高頻率
德國工藝，出口系列，品質可靠
介質含有雜質、閥前必須安裝（濾網≥80目）；且無凝固或晶體現象。
型號表示：BZCD-1，B：防爆；-1≤90℃。
微型電磁閥用途：
應用于發電機組、柴油機、鍋爐燃燒器、焊接切割、測硫儀、分析儀器、醫療器械、空壓機、機械制造等行業。
微型電磁閥用途：
應用于發電機組、柴油機、鍋爐燃燒器、焊接切割、測硫儀、分析儀器、醫療器械、空壓機、機械制造等行業。
操作方式 | 通電常開、斷電關閉 |
參數↓型號→ | zcd-1/zcd-2 |
介質溫度[℃] | 1型≤90℃/2型≤150℃ |
介質（1型） | 水、柴油、氮?dú)?、空氣、煤氣天然氣等常溫液體或氣體 |
介質（2型） | 熱水、熱油、熱空氣等中溫液體或氣體 |
密封材料 | nbr（丁晴橡膠）/frm（氟橡膠） |
通徑 | 1、2、3、4、5 |
壓力范圍 | 0~4.0、0~1.6、0~0.8、0~0.6 |
連接尺寸 | 1/8~1/4、1/4 |
功率 | ac：15wdc：18w |
電壓偏差 | 允許波動±10% |
閥體材料 | 鍛壓黃銅 |
密封材料 | 1型：丁腈橡膠nbr/2型：氟橡膠fkm |
環境溫度 | -20℃~60℃ |
連接方式 | 內螺紋 |
電氣連接 | 接線盒電纜插座，防護等級ip65 |
使用電壓 | ac:22050hz/60hzdc:24v/可根據要求定制 |
特殊選配 | bzcd防爆 |
安裝提示 | 可任意安裝，優先采用線圈豎直向上 |
ZCD微型電磁閥產品特點:
序號 | 特點 |
|
1 | 直動活塞式 | |
2 | 零壓?jiǎn)?dòng)、零泄漏 | |
3 | 設計緊湊、精巧美觀 | |
4 | 溫升低,無燥音 | |
5 | 動作響應迅速、高頻率 | |
6 | 德國工藝,出口系列,品質可靠 |
ZCD微型電磁閥技術參數:
操作方式 | 常閉 | 通電打開、斷電關閉 | |||||||||
參數↓型號→ | ZCD-1·ZCD-2 | ||||||||||
介質溫度 | 1型:≤90℃·2型:≤150℃ | ||||||||||
介質 | 1型 | 水、柴油、氮?dú)?、空氣、煤氣天然氣等常溫液體氣體 | |||||||||
2型 | 熱水、熱油、熱空氣等中溫液體或汽體 | ||||||||||
通徑 | 1 | 2 | 3 | 4 | 5 | 10 | 15 | ||||
連接尺寸(G) | 1/8-1/4 | 1/4 | 1/4 | 3/8 | 1/2 | 3/4 | |||||
壓力(Mpa) | 0~4.0 | 0~1.6 | 0~0.8 | 0~0.6 | 0~0.1 | ||||||
功率 | AC:15W DC:18W | ||||||||||
電壓偏差 | 允許波動±10% | ||||||||||
材 料 | 閥體 | 鍛壓黃銅 | |||||||||
密封 | 1型:丁晴橡膠NBR·2型:氟橡膠FKM | ||||||||||
環境溫度 | -20~60℃ | ||||||||||
連接方式 | 內螺紋 | ||||||||||
電氣連接 | 接線盒電纜插座、接線方式詳見68頁圖三所示,防護等級IP68 | ||||||||||
使用電壓 | AC220V 50Hz/60Hz、DC:24V·其余根據要求 | ||||||||||
特殊選配 | BZCD防爆電磁閥 | ||||||||||
防爆等級:ExmI.IIT4(澆封型)、dIIBT4、dIICT5(含氫氣) | |||||||||||
安裝提示 | 可任意安裝、優先采用線圈豎起向上 | ||||||||||
ZCD微型電磁閥安裝尺寸:
通徑 DN | 內螺紋接 | 外形尺寸 | ||
G | L | H | A | |
1 | 1/8~1/4 | 25 | 54 | 20 |
32 | 68 | 32 | ||
2 |
| 56 |
| |
32 | 67 | 32 | ||
3 | 1/4 | 46 | ||
4 | ||||
5 | ||||
10 | 1/4 | 50 | 85 | 27 |
3/8 | ||||
1/2 | ||||
15 | 3/4 | 61 | 105 | 35 |
訂貨須知：
一、①ZCD微型電磁閥產品名稱與型號②ZCD微型電磁閥口徑③ZCD微型電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
