詳細資料:

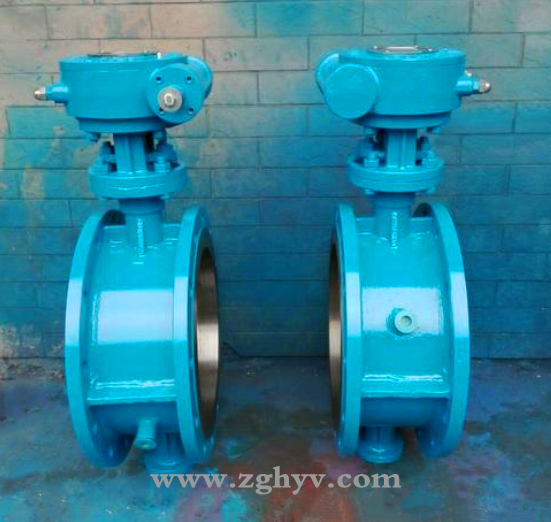

保溫蝶閥也稱夾套蝶閥,是在普通三偏心金屬硬密封蝶閥的基礎上在閥體外部焊裝了金屬夾套,在保溫蝶閥的閥體兩側裝有夾套接口,可涵入蒸汽或其它過熱氣體,以防止介質在常溫保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用,有效降低管路中介質熱量的損失,防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時,保溫閥門內的物質對介質產生保溫效果,使介質不會凝結或粘在閥體內部,讓閥門的啟閉能正常運作。
BD343H法蘭式保溫硬密封蝶閥工作原理:
夾套保溫蝶閥的閥體與蝶板采用三維偏心原理設計,使密封面的空間運動軌跡達到zui理想化,密封副之間無磨損、無干涉、加之密封材料選擇合理閥座堆焊STL合金,從而使整個閥座的密封性,耐高溫性、耐磨性、耐腐蝕性能得到可靠保證。
BD343H法蘭式保溫硬密封蝶閥產品特點:
☆保溫效果好,節能省耗,使用壽命長等優點目前是硫回裝置較為理想的產品。
☆采用三維偏心原理設計,使密封面的空間運動軌跡達到zui理想化。
☆開啟力矩小、靈活方便而且三維偏心結構能使蝶板越關越緊,密封性更可靠
☆密封副之間無磨損、無干涉、加之密封材料選擇合理閥座堆焊STL合金,從而使整個閥座的密封性,耐高溫性、耐磨性、耐腐蝕性能得到可靠保證。
保溫法蘭式蝶閥BD343H特點
1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
主要零件材質:
型號 | D343H-16 | D343H-16P | D343H-16R | |
工作壓力(MPa) | 1.6 | |||
適用溫度(℃) | ≤425 | ≤200 | ||
適用介質 | 水、油或非腐蝕性介質 | 硝酸類介質 | 醋酸類介質 | |
材料 | 閥體、蝶板 | WCB | CF8/304 | CF3M/316L |
閥桿 | 2Cr13 | 304 | 316L | |
閥體密封面 | 堆焊 507 | - | - | |
蝶板密封面 | 304+柔性石墨 | 304+PTFE | 304+PTFE | |
填料 | 柔性石墨 | PTFE | PTFE |
主要外形尺寸:
N) | 主要尺寸 | 法蘭尺寸 | ||||||||
L | L1 | H | H1 | 1.0MPa | 1.6MPa | |||||
D | D1 | n-Фd | D | D1 | n-Фd | |||||
50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 |
700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
