詳細資料:
1、設計、制造按API 6D;
2、結構長度按 ANSI BI6.10;
3、連接法蘭:ANSI BI6.5MSS-SP44;
4、閥門檢查和試驗按API STD.598;
5、承插端符合ASME B16.11;
6、螺紋連接端(NPT)符合ANSI/ASME B1.20.1
設計特點
全徑/縮徑;90度定位和帶鎖結構;防火和防靜電設計;一對相向的蝶形彈簧;防吹出閥桿;閥桿中部雙重密封結構;螺栓、螺紋墊片密封閥蓋。
鍛鋼球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中,適用溫度:-196~450℃;驅動方式:手動、氣動、電動、液動;公稱通徑:1/2"~12";公稱壓力:150LB~1500LB;適用介質:水、氣、油品、天然氣和酸堿腐蝕介質。

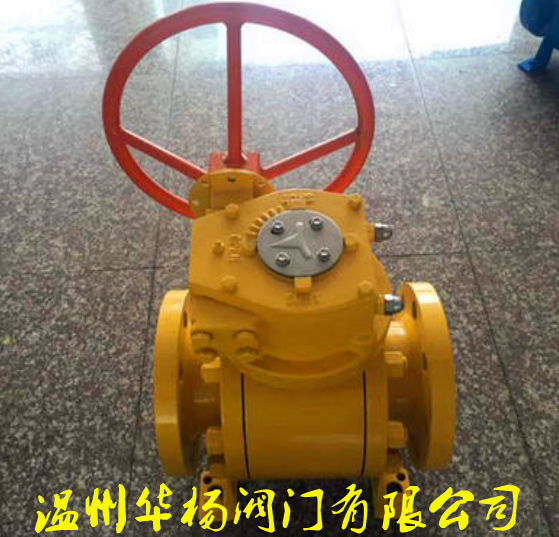

鍛鋼硬密封球閥主要用于石油,天然氣的長距離管線輸送和城市煤氣管道系統.由于長輸管線用閥的 特征,因而在設計時充分考慮了其承受管道應力的能力,以及安全性,耐候性,長期使用的可靠性等;密封,結構設計屬特技公司 .操作方式有手動-蝸桿蝸輪驅動,氣動,電動,氣/液聯動,電/液聯動,以及各類特殊控制形式。
主要的鍛鋼球閥設計特點有:全徑/縮徑;90度定位和帶鎖結構;特殊形式的“Y”頭手柄;防火和防靜電設計;一對相向的蝶形彈簧;防吹出閥桿;閥桿中部雙重密封結構;螺栓、螺紋墊片密封閥蓋。
主要性能規范:
試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級(Class) | |||||||||||
1.6 | 2.5 | 4 | 6.4 | 10 | 16 | 25 | 150 | 300 | 400 | 600 | 900 | 1500 | |
強度試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7 | 11 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
氣密試驗 | 0.5-0.7 | ||||||||||||
工作溫度 | PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ | ||||||||||||
適用介質 | C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ ) |
主要零件材質
零件名稱 | 材料 | |||
材料代號 | C | L | P | R |
閥體 閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
閥座密封面 | PTFE、碳素纖維+PTFE、對位聚苯 | |||
螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
填料 | V型PTFE、柔性石墨 |
服務承諾:
(1) 嚴格按照合同要求,提供符合設計標準,質量合格的產品。
(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。
(3) 保證所供設備加工工藝完善、檢測手段完備。產品 帶缺陷出廠。
(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求,并經需方認可。
(5) 按合同規定向監造單位提供有關部門標準和圖紙,并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表,需方所派監造是督促我方按標準生產合格產品,但并不減我方的一切質量責任。
(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準,供方無條件更換。在安裝和試運行過程中,設備出現質量問題,先處理問題,再分清責任,一切以滿足工程進度需要為準則。
(7) 為所供的設備在制造、運輸、裝卸過程中投保,-旦發生意外,我方將按需要對所供設備盡快進行免費更換、修理,直到需方滿意為止。
(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失,我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題,如屬我方原因,我方承擔責任。
(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。
(10) 按需方要求的時間到現場進行技術服務,指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。
(11) 對于需方先購的與合同設備有關的配套設備,我方主動提供滿足設備接口要求的技術條件和資料。
(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。
(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。
(14) 加強售前、售中、售后服務,把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。
(15) 接到需方反映的質量問題信息后,在24小時之內作出答復或派出服務人員,盡快到達現場,做到用戶對質量不滿意,服務不停止。
(16) 免費為產品提供終身維護,凡我廠用戶,均建立了詳盡的用戶檔案,我廠售后服務。人員實行定期回訪,制度,指導用戶的日常維護,及時指出并解決可能出現的故障。
(17) 隨時滿足需方對備品備件的要求,終身為用戶提供質優價廉的零配件。
