詳細資料:

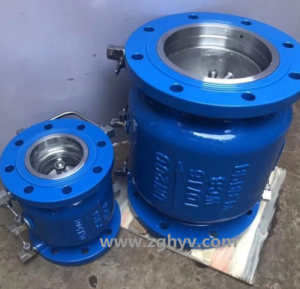

低阻力倒流防止器主要用于城鎮供水管網與各類用戶管網之間,自來水總管和小區用戶水表后;或者生活飲用水與中水、消防水、空調水、綠化水等異質水系統之間交叉連接時的有效隔斷,或者無負壓設備的配套安裝,能夠嚴格防止倒流污染的發生。
工作原理:
(1). 正常供水:
a. 清潔市政生活水從 級止回閥經過排水器到第二級止回閥出口向用戶供水, 級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而隔膜下腔與 級止回閥出口(第二級止回閥進口)相通,由于其存在一定的壓差ΔP1=0.035MPa,推動閥瓣下移,排水器關閉,倒流防止器正常供水;
b. 當閥后管路無用戶,水靜止。如進口壓力保持不變,其前后存在壓差ΔP1=0.035MPa,排水器仍呈關閉狀態,如進口壓力下降,中間腔和閥前壓差ΔP1≤0.022MPa時,則排水器控制彈簧推開閥芯,打開排水器讓中間腔排水,使ΔP1保持在0.035MPa;
(2)密封失靈時:
a. 球墨鑄鐵倒流防止器之后管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無滲漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。當?shù)诙壷够亻y密封破壞產生滲漏,第二級止回閥之前壓力升高,造成排水器隔膜上下壓差減小,排水器打開,排水泄壓;此時,如 級止回閥同時密封破壞,由于第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流回 級止回閥。
b. 當閥后壓力高于閥前壓力時,如供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降Z零或負壓時,排水器完全打開,水排出,空氣從排水器進入真空腔,從而防止產生虹吸倒流現象。
(3)本閥開啟壓力≤0.07MPa,規范規定在0.06~0.1MPa范圍內,進水口止回閥工作壓差為0.035MPa,總的壓力損失請參考曲線圖。
功能特點:

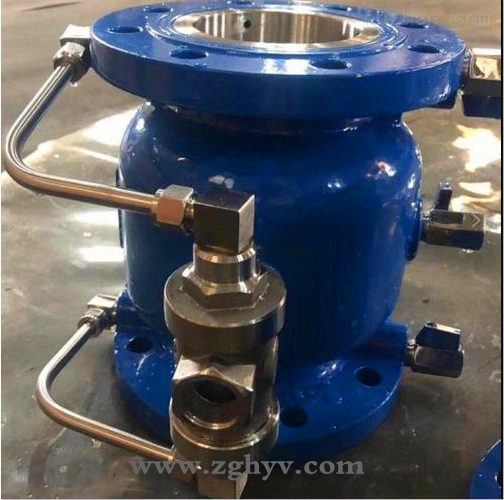

①主閥由前后兩個止回閥和中間自動排水器組成。
②在前后止回閥產生滲漏時,能夠自動排水,阻斷回流,嚴格防止回流污染,保護上游管道內的水質。
③超低水損、節能顯著:水頭損失小于0.03Mpa;
④空氣隔斷、自動排水:在回流狀態發生時,主閥關閉時,排水器自動開啟、中間腔泄壓為零,主閥的上下游之間實現空氣隔斷或零壓隔斷,有效防止回流污染。
⑤節地節材、安裝靈活:外形小、自重輕,結構長度僅為現有同類產品的30%;可以水平或垂直安裝.
服務承諾:
(1) 嚴格按照合同要求,提供符合設計標準,質量合格的產品。
(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。
(3) 保證所供設備加工工藝完善、檢測手段完備。產品 帶缺陷出廠。
(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求,并經需方認可。
(5) 按合同規定向監造單位提供有關部門標準和圖紙,并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表,需方所派監造是督促我方按標準生產合格產品,但并不減我方的一切質量責任。
(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準,供方無條件更換。在安裝和試運行過程中,設備出現質量問題,先處理問題,再分清責任,一切以滿足工程進度需要為準則。
(7) 為所供的設備在制造、運輸、裝卸過程中投保,-旦發生意外,我方將按需要對所供設備盡快進行免費更換、修理,直到需方滿意為止。
(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失,我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題,如屬我方原因,我方承擔責任。
(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。
(10) 按需方要求的時間到現場進行技術服務,指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。
(11) 對于需方先購的與合同設備有關的配套設備,我方主動提供滿足設備接口要求的技術條件和資料。
(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。
(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。
(14) 加強售前、售中、售后服務,把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。
(15) 接到需方反映的質量問題信息后,在24小時之內作出答復或派出服務人員,盡快到達現場,做到用戶對質量不滿意,服務不停止。
(16) 免費為產品提供終身維護,凡我廠用戶,均建立了詳盡的用戶檔案,我廠售后服務。人員實行定期回訪,制度,指導用戶的日常維護,及時指出并解決可能出現的故障。
(17) 隨時滿足需方對備品備件的要求,終身為用戶提供質優價廉的零配件。
