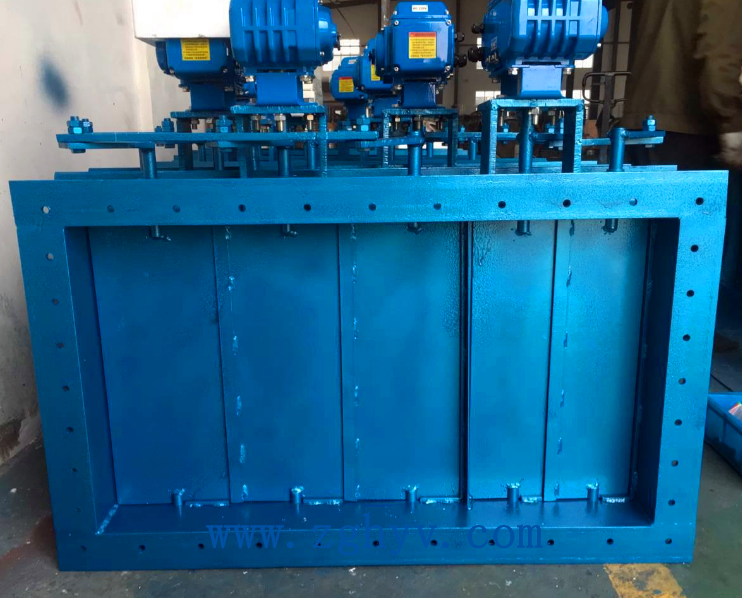

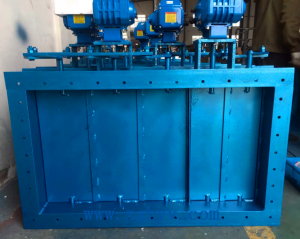

電動方形百葉閥

產品詳情

詳細資料：

產品名稱：電動方形百葉閥；

產品型號：FDBD FSBD；

產品規格：200*200-3000*3000；

公稱壓力：0.1MPa；

適用溫度：≤300°C；

泄漏率：普通型≤3% 低泄漏率≤1%；

適用介質：空氣、煙氣、含粉塵氣體、可燃性氣體等。

產品簡介：

電動方形百葉閥可用于通風除塵管路上作通風、調節設備之用。電動方形百葉閥主要適用于冶金、建材、電力、礦山、水泥、化工、發電等工業部門風機、空調機、電收塵和各種大型管道中，能對粉塵、氣體、進行自動或手動調節和切斷，起到通風除塵及環境保護的作用。

電動方形百葉閥是一種作靈敏、性能可靠、啟閉緊湊的百葉閥，包括法蘭、殼體、軸、葉片、鑲片、曲柄、連桿和電動執行器，所述法蘭與殼體連接，在殼體中安放軸，葉片與軸固定連接，在葉片邊緣嵌入鑲片，電動執行器連接在殼體外部，并且通過曲柄和連桿與軸連接。

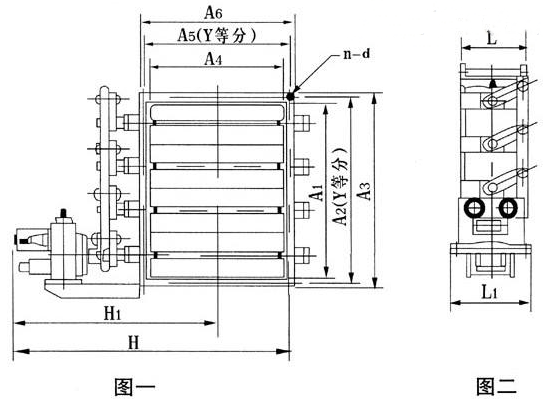

（F）DBD-0.5、（F）SBD-0.5電(手)動多葉蝶閥(風機閥)外形及連接尺寸表

DNxDN	CxD	AxB	L	n-cDd	風機	機號	Η	FDBD-0.5	FSBD-0.5
128x92	182 x 148	160 x 126	160	14-Φ7	9-19	No.4	462	DKJ-210	S-01
144 x 104	198 x 160	176 x 135				No.4.5	468
160 x 115	214 x 171	192 x 150				No.5	476
179 x 129	233 x 185	212 x 162				No.5.6	490
202 x 145	256 x 204	236 x 180				No.6.3	480
196 x 128	250 x 134	228 x 165			9-26	No.4	484
221 x 144	275 x 200	252 x 177				No.4.5	495
245 x 160	299 x 216	284 x 192				No.5	585
274 x 179	328 x 235	305 x 212		18-Φ7		No.5.6	518
309 x 202	365 x 261	340 x 236		18-Φ7		No.6.3	504
227 x 163	293 x 232	270 x 204		14-Φ7	9-19	No.7.1	514
256 x 184	322 x 253	296 x 228		14-Φ7		No.8	526
288 x 207	354 x 276	330 x 252		18-Φ10		No.9	537
320 x 230	386 x 299	360 x 276	180	18-Φ10		No.10	563
359 x 258	448 x 350	415 x 316		18-Φ12		No.11.2	570
400 x 288	489 x 380	456 x 344		20-Φ12		No.12.5	604	DKJ-310
448x322	557 x 448	516 x 405		22-Φ12		No.14	620
.512 x 368	621 x 464	574 x 440		24-Φ12		No.16	628
348 x 227	414 x 296	390 x 272		20-Φ10	9-26	No.7.1	528
392 x 256	458 x 325	432 x 300				No.8	543
441 x 288	507 x 357	482 x 330				No.9	550
490 x 320	556 x 389	528 x 356				No.10	575
540 x 358	638 x 450	600 x 410	200	26-Φ12		No.11.2	605		S-02
613 x 400	702 x 492	604 x 456		28-Φ12		No.12.5	626
686x448	795 x 564	747 x 516		30-Φ12		No.14	662	DKJ-410
784 x 512	893 x 628	840 x 588		34-Φ12		No.16	759	DKJ-410
256 x 199	314 x 254	290 x 231	160	14-Φ7	Y5-48	No.4	514	DKJ-210	S-01
324 x 252	382 x 308	360 x 284	180	18-Φ7		No.5	534	DKJ-310
409 x 315	466 x 371	443 x 348		18-Φ7		No.6.3	566
520 x 400	632 x 509	580 x 462		18-Φ15		No.8	635		S-02
655 x 504	771 x 613	728 x 570	220	24-Φ15		No.10	687
815 x 627	935 x 737	888 x 690	220	28-Φ15		No.12.5	814	DKJ-410
228 x 196	277 x 250	256 x 228	160	16-Φ7	4-72	No.2.8	511	DKJ-210	S-01
256 x 224	300 x 278	288 x 256				No.3.2	528
288 x 252	341 x 306	320 x 284				No.3.6	532
320 x 280	374 x 336	355 x 315	180	20-Φ7		No.4	554	DKJ-310
360 x 315	414 x 371	396 x 350		20-Φ7		No.4.5	566
400 x 350	456 x 406	435 x 385		24-Φ7		No.5	529

DNxDN	CxD	ΑχΒ	L	n-Φd	風機型號	機號	Η	FDBD-0.5	FSBD-0.5
480x420	511 χ 455	536x476	180	24-Φ7	4-72	No.6	618	DKJ-310	S-02
640x560	700x625	746x669	200	20-Φ15		No.8	715	DKJ-310
800x700	860x765	900x809	220	20-Φ15		No.10	785	DKJ-410
960x840	1008x900	1066x949	240	22-Φ15		No.12	919	DKJ-410
1280x1120	1340x1180	1380x1232	260	38-Φ15		No.14	1056	DKJ-510	S - 04
1600x1400	1672x1476	1735x1558	320	40-Φ15	Y4-73 G4-73	No.16	1329	DKJ-610	S - 04
720x520	777x580	826x629	220	24-Φ15		No.8	760	DKJ-410	S-03
810x586	868x650	916x694	220			No.9	810
900x650	959x710	1006x759	240			No.10	836
990x713	1048x780	1069x724	260	28-Φ15		No.11	862
1080x780	1144x846	1186x887				No.12	911
1260x910	1336x990	1389x1042				No.14	963	DKJ-510
1540x1010	1312x1120	1569x1172	320	32-Φ10		No.16	994	DKJ-610	S-04
1620x910	1110x1260	1779x1338	320	32-Φ10		No.18	1156
1800x1300	1890x1386	1959x1462	420			No.20	1253
1980x1430	2070x1560	2139x1596	420	36-Φ15		No.22	1385
2250x1625	2376x1759	2459x1841	450	42-Φ15		No.25	1581
2520x1805	2660x1905	2732x2030	450	48-Φ15		No.28	1718

主要性能

公稱壓力：0.05MPa
適用溫度：-20-300℃
泄漏率：普通型≤3% 低泄漏率≤1%
適用介質：空氣、煙氣、含粉塵氣體、可燃性氣體
電源電壓：220V或380V.AC

注：
1. 本閥與上述配電動執行器組合外，還可與其它電動、氣動、液動、電液動執行器組合使用。
2. 有關執行器原理、接線圖、技術參數見"附錄"。
3. 閥門整機質量為閥體質量+執行器質量。
4. 需附件請在合同中注明(如伺服放大器、電動操作器、控制箱、始點位置開關)。
