焊接截止閥您現在的位置: 首頁  > 焊接截止閥

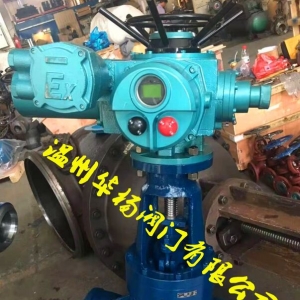

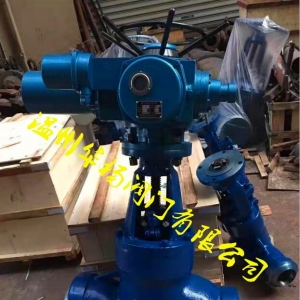

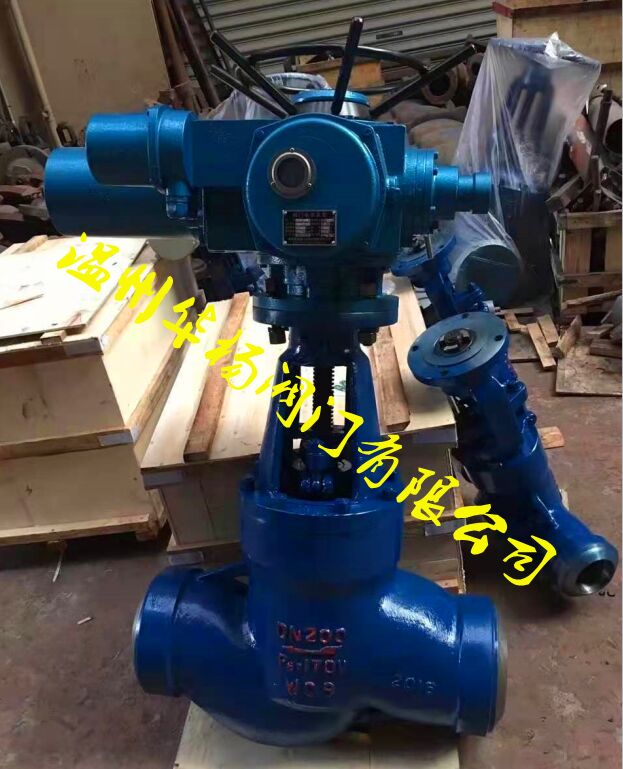

電站截止閥 J961Y-P54140V

產品詳情

詳細資料:

電站截止閥的主要優點:

1)與閘閥相比,截止閥的結構較簡單,制造與維修都較方便。

2)密封面不易磨損、擦傷,密封性較好,壽命較長。

3)啟閉時閥瓣行程較小,啟閉時間較短,閥門高度較小。

電站截止閥主要特點及用途

①閥門與管路連接采用焊接式結構,安裝方便,無泄漏。

②密封面不易磨損、擦傷、密封性能好、壽命長。

③結構緊湊、啟閉性好、高度小、維修方便。

④適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。

⑤多種結構形式,便于用戶選擇。

電站截止閥連接尺寸:

型號

公稱通徑
DN(mm)

主要外形尺寸及連接尺寸 (mm)

電裝型號

重量
(Kg)

d

L

L1

L2

H

J961Y-250

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.7

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

56

420

437

277

1060

DZW45

230

80

80

470

526

283

1280

DZW90

270

100

84

560

526

283

1290

DZW90

310

J961Y-320

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.7

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

60

420

526

283

1140

DZW90

340

80

80

470

526

283

1350

DZW120

460

100

96

560

554

309

1500

DZW180

610

J961Y-P57170V

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.2

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

60

420

526

283

1543

DZW90

785

80

74

470

526

283

1790

DZW120

1089

100

88

560

554

309

1890

DZW180

1450

電站截止閥產品執行標準

設計與制造:ANSI B16.34 E101

結構長度:ANSI B16.10 E101  GB/T1588.1

壓力溫度等級:ANSI B16.34 E101

試驗與檢驗:API598 E101  JB/T9092


電站截止閥結構優勢與特點

1、產品設計制造按E101和JB/T3595-93標準的規定,結構合理,性能優良,造型美觀。
2、閥門中腔采用壓力自緊式密封結構,密封性能好。支管兩端為焊接結構,焊接坡口可按標準或用戶要求配接。
3、閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、抗擦傷性能好、使用壽命長。
4、閥桿經調質和表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
5、閥蓋填料函深度合理,填料加緩蝕劑,密封可靠。
6、閥門具有倒密封結構,保證閥門開啟運行時,不經閥桿外漏。
7、電動截止閥配有DZW系列閥門電動裝置,具有殼體小,重量輕,功能全,外形美等特點,并可與程控電腦配套使

用,也可按用戶要求選配電動裝置。

電站截止閥主要零件材料

零件名稱

閥體

閥蓋

閥桿

閥瓣

密封面

填料

閥桿螺母

手輪

緊固件

J61H型
J961H型

25
WCB

25
WCB

鉻不銹鋼
鉻鉬鋁鋼氮化

鉻不銹鋼

鉻不銹鋼

柔性石墨

鋁青銅

可鍛鑄鐵

碳鋼
鉻鉬鋼

J61Y型
J961Y型

25
WCB

25
WCB

鉻不銹鋼
鉻鉬鋁鋼氮化

25

硬質合金

J61Y-P54型
J961Y-P54型

12Cr1MoV
WC6

12Cr1MoV
WC6

20Cr1Mo1VA
38CrMoA1A

12Cr1MoV

硬質合金

J61Y-P55型
J961Y-P55型

12Cr1MoV
WC6

12Cr1MoV
WC6

20Cr1Mo1VA
38CrMoA1A

12Cr1MoV

硬質合金

J61Y-P57型
J961Y-P57型

12Cr1MoV
WC9

12Cr1MoV
WC9

20Cr1Mo1VA
25Cr2MoVA

12Cr1MoV

硬質合金
