詳細資料：

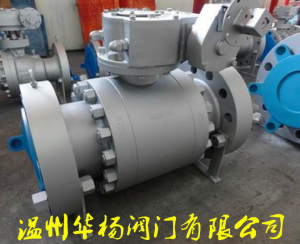

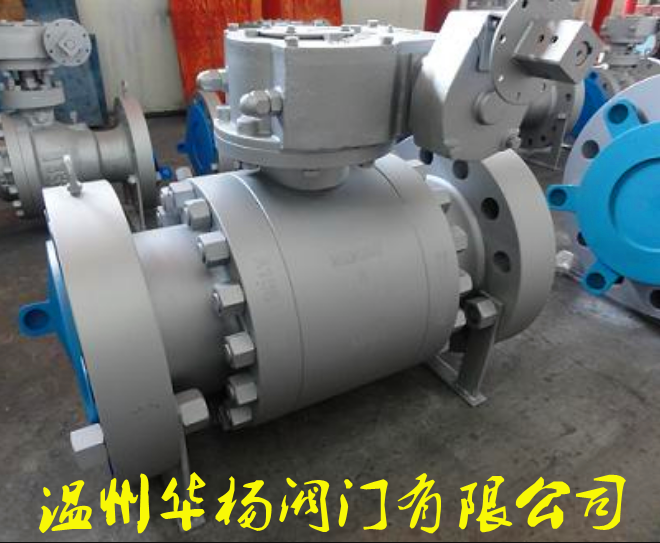

Q41Y法蘭式硬密封球閥產品概述：
耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb
耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。
無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然后再旋轉90度全開。
硬密封鍛鋼球閥產品特點：
1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010,它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
零件材料及主要參數：
配管法蘭 | 壓力級或 | 法蘭 | 常規產品型號（法蘭連接蝸輪蝸桿傳動金屬硬密封固定球閥） | ||||||
ASME B16.5 | CLASS150 | 凸面 | Q41Y-A1C | Q41Y-A1P | Q41Y-A1P8 | Q41Y-A1P3 | Q41YA1R- | Q41Y-A1R8 | Q41Y-A1R3 |
CLASS300 | Q41Y-A3 | Q41Y-A3P | Q41Y-A3P8 | Q41Y-A3P3 | Q41Y-A3R | Q41Y-A3R8 | Q41Y-A3R3 | ||
CLASS600 | Q41Y-A6 | Q41Y-A6P | Q41Y- A6P8 | Q41Y-A6P3 | Q41Y-A6R | Q41Y-A6R8 | Q41Y-A6R3 | ||
CLASS900 | Q41Y-A9 | Q41Y-A9P | Q41Y-A9P8 | Q41Y-A9P3 | Q41Y-A9R | Q41Y-A9R8 | Q41Y-A9R3 | ||
CLASS1500 | Q41Y-A15 | Q41Y-A15P | Q41Y-A15P8 | Q41Y-A15P3 | Q41Y-A15R | Q41Y-A15R8 | Q41Y-A15R3 | ||
GB/T9112～9124 | PN20 | 凸面 | Q41Y-20C | Q41Y-20P | Q41Y-20P8 | Q41Y-20P3 | Q41Y-20R | Q41Y-20R8 | Q41Y-20R3 |
PN50 | Q41Y-50 | Q41Y-50P | Q41Y-50P8 | Q41Y-50P3 | Q41Y-50R | Q41Y-50R8 | Q41Y-50R3 | ||
PN110 | Q41Y-110 | Q41Y-110P | Q41Y-110P8 | Q41Y-110P3 | Q41Y-110R | Q41Y-110R8 | Q41Y-110R3 | ||
PN150 | Q41Y-150 | Q41Y-150P | Q41Y-150P8 | Q41Y-150P3 | Q41Y-150R | Q41Y-150R8 | Q41Y-150R3 | ||
PN260 | Q41Y-260 | Q41Y-260P | Q41Y-260P8 | Q41Y-260P3 | Q41Y-260R | Q41Y-260R8 | Q41Y-260R3 | ||
JB/T74～90 | PN16 | 凸面 | Q41Y-16C | Q41Y-16P | Q41Y-16P8 | Q41Y-16P3 | Q41Y-16R | Q41Y-16R8 | Q41Y-16R3 |
PN25 | Q41Y-25 | Q41Y-25P | Q41Y-25P8 | Q41Y-25P3 | Q41Y-25R | Q41Y-25R8 | Q41Y-25R3 | ||
PN40 | 凹凸面 | Q41Y-40 | Q41Y-40P | Q41Y-40P8 | Q41Y-40P3 | Q41Y-40R | Q41Y-40R8 | Q41Y-40R3 | |
PN63 | Q41Y-63 | Q41Y-63P | Q41Y-63P8 | Q41Y-63P3 | Q41Y-63R | Q41Y-63R8 | Q41Y-63R3 | ||
PN100 | Q41Y-1000 | Q41Y-100P | Q41Y-100P8 | Q41Y-100P3 | Q41Y-100R | Q41Y-100R8 | Q41Y-100R3 | ||
主要 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | ||
球體 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | ||
閥座 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | ||
墊片 | 304+柔性石墨纏繞墊片 | 304L+柔性石墨纏繞墊片 | 316+柔性石墨纏繞墊片 | 316L+柔性石墨纏繞墊片 | |||||
填料 | 柔性石墨 | ||||||||
適用 | 適用介質 | 非腐蝕性介質 | 硝酸類腐蝕介質 | 強氧化性介質 | 醋酸類腐蝕性介質 | 尿素類腐蝕性介質 | |||
適用溫度 | ≤425℃ | ≤540℃ | ≤425℃ | ≤540℃ | ≥455℃ | ||||
蝸輪蝸桿傳動金屬硬密封球閥 | 在相應的手動型號Q后插入"3"表示，示例：Q341Y-A1C | ||||||||
氣動金屬硬密封球閥 | 在相應的手動型號Q后插入"6"表示，示例：Q641Y-A1C | ||||||||
電動金屬硬密封球閥 | 在相應的手動型號Q后插入"9"表示，示例：Q941Y-A1C | ||||||||
縮徑金屬硬密封球閥 | 在相應的手動型號Q后插入"S"表示，示例S：Q941Y-A1C | ||||||||
鍛鋼硬密封球閥的特點：
1、閥座采用圓柱形彈簧加截的金屬硬密封結構， 能適應于較高溫度及各種粉塵與固體顆粒介質。
2、采用下裝式閥桿、設置倒密封結構，確保填 料處可靠密封及防止閥桿脫出。
3、本身具有防火防靜電功能。
4、手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構，防止誤操作。
5、該結構球閥應按規定流向使用。
