詳細資料:
空排止回閥概述:
空排止回閥,主要用于火電廠給水泵出口處。配合水泵Z小流量再循環閥工作,維持系統的安全運行。
空排止回閥動作原理如下:
打開出口閥,給水泵啟動,給水達到一定的壓力后,閥芯自動升起,推離閥座,給水即流出。同時閥芯連桿拔動排空口閥
片封閉排空口。當給水泵流量減小時,閥芯下落,推動連桿拔開排空閥片,開啟再循環門維持水泵Z小流量。當停泵時,
閥芯自動下落關閉通道,從而防止高壓水錘對給水系統的破壞。
H48Y空排止回閥規格型號:
H48Y/H-200C/P空排止回閥主要性能規范:
公稱壓力PN(MPa): 20.0
殼體試驗壓力PS(MPa):30.0
工作壓力P(MPa): 20.0
適用介質: 水
工作溫度(℃): ≤160
空排止回閥結構圖:

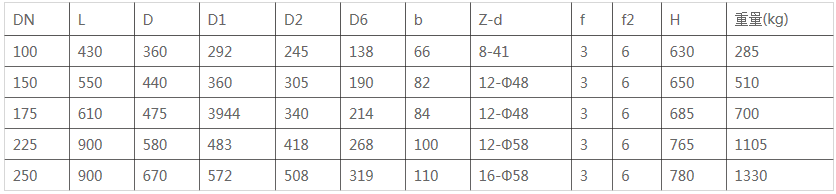

H48Y空排止回閥主要連接尺寸:
結構和作用原理:

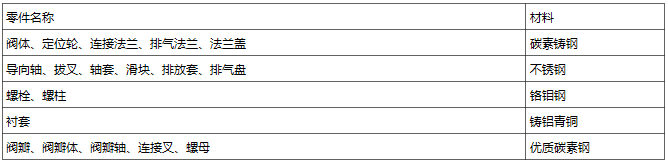

1、本止回閥有閥體、閥瓣、搖臂、閥桿、密封機構與發條彈簧調節機構組成。、
2、本止回閥在開啟時,應給水泵流量與楊程的作用,打開止回閥閥瓣、使介質流經閥門進入管道。
3、若介質與規定方向相反流動時,閥瓣則因本身和外部彈簧力的作用力,以及閥瓣受介質的反向力和彈簧的回彈力從而使閥瓣緊壓在閥體密封面上,起到關閉作
用。
4、調節彈簧機構、可調節止回閥密封緊力改善止回閥的開啟條件。密封緊力調節方法、順轉為增加密封力逆轉為減低密封力、逆轉時將小拉手拉緊,方可逆轉。
注:出廠時閥門密封緊力已經調正,不便多調,如調節不當,過緊為損壞發條彈簧,過松為產生泄漏。
H48Y空排止回閥產品訂購須知:
1.用戶已確定閥門類型和型號(尤其是非標準型號)時,用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨,如對產品項目有特別要求,請在訂單中說明:
1)結構長度2)法蘭標準3)閥門的結構形式:如通道全通徑或縮徑、體蓋連接形式4)閥門內件及對材料的其他要求5)壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的 為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求,產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
6.華楊閥門所有產品質保時間為:客戶正式安裝使用12個月之內或產品出廠18個月之內。
訂貨須知:
一、①H48Y空排止回閥產品名稱與型號②H48Y空排止回閥口徑③H48Y空排止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。
