詳細資料：

結構特點：
鍛鋼截止閥有三種閥蓋設計形式。 種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊接連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

應用范圍：
鍛鋼截止閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為截流裝置使用。

全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
閥瓣可變換為節流型、針型、球型和止回閥。

標準規范：

設計制造標準：GB/T12235、APl602、BS5352、ASME B16.34。
結構長度標準：GB/T 12221-2005
連接端標準：承插端符合ASME B16.11，螺紋端符合ASME B1.20.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、APl598

法蘭鍛鋼截止閥J41H技術參數：
公稱通徑 DN15-DN50 適用溫度 -30℃-550℃
公稱壓力 1.6Mpa-16Mpa(150LB-1500LB) 適用介質 水、油、蒸汽、硝酸?醋酸等
法蘭鍛鋼截止閥J41H使用說明：
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；

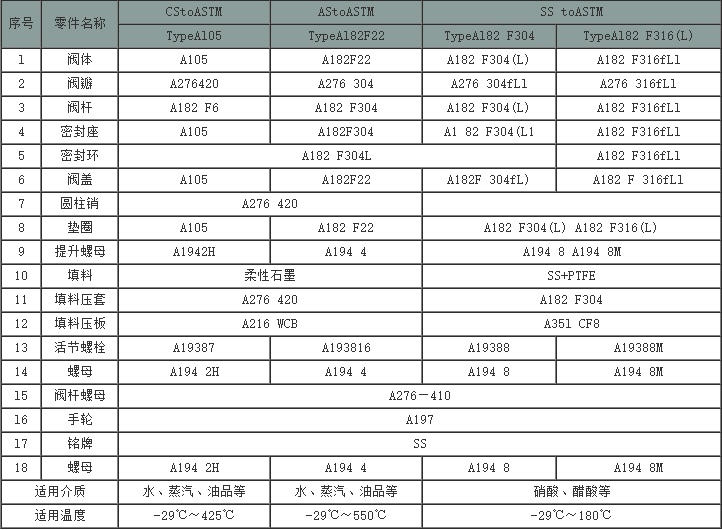

零件材料與工況：

結構型式

1.全通徑或縮徑

2.結構長度按ANSI/ASME B16.10

3.法蘭按ANSI/ASME B16.5

4.自密封閥蓋

5.明桿帶支架

6.兩端自動調整的填料壓套；

7.本體倒密封

8.整體閥體法蘭

9.對焊端按ANSI/ASME B16.25

10.環連接閥體閥蓋墊片

11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋

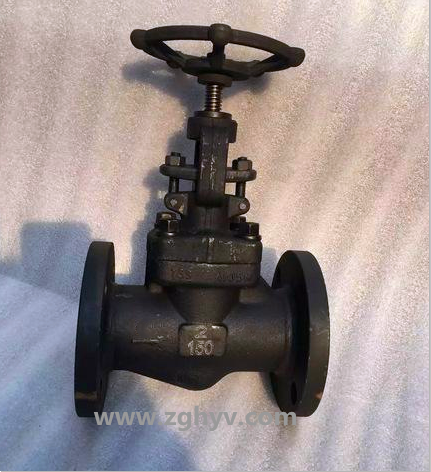

鍛鋼法蘭端截止閥150Lb~600Lb

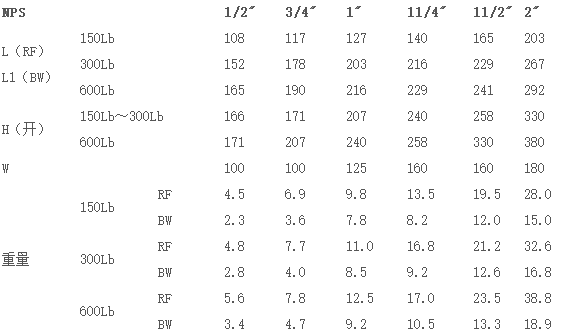

J41H法蘭鍛鋼截止閥主要連接尺寸：

訂貨須知：

    一、①J41H鍛鋼截止閥產品名稱與型號②J41H鍛鋼截止閥口徑③J41H鍛鋼截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
