詳細資料：

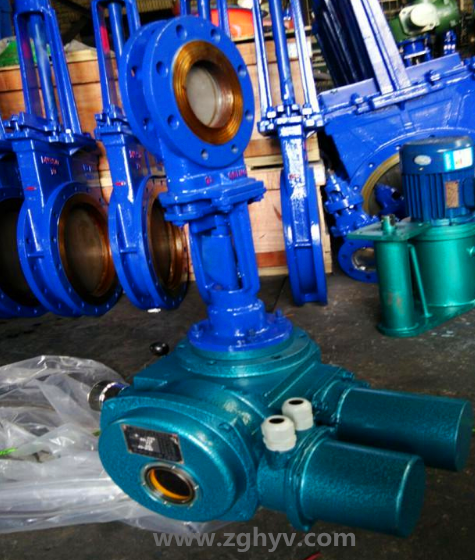

PZ973F/PZ973H電動刀型閘閥（刀閘閥）：電動驅動、對夾式連接、明桿平行式剛性單閘板，Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼，公稱壓力 PN6~16，閥體材料為碳素鋼的閘閥。

配有多回轉式電動裝置，使閥板作上下直線運動，并可實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN500，使用溫度 ≤100℃，廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。

【產品性能參數】

PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）主要性能參數

型號PN工作壓力 / MPa適用溫度 / ℃適用介質

PZ973H-10C10~161.0~1.6≤ 100紙漿、污水、煤漿、灰渣水泥混合物

PZ973H-16C

PZ973F-10P

PZ973F-16P

PZ973Y-10P

PZ973Y-16P

【電動裝置參數及特點】：

參數

1、電源：AC380V、50HZ。
2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級IP65,可直接用于戶外。
3、防水型：防水型產品具有防塵、防浸水(IP67)的外殼防護等級。
4、防爆型(EX)：防爆等級為DII BT4/DII CT4(不含乙炔)。
5、環境溫度：-20℃～425℃。
6、可選：配電氣控制器。

特點:
1、啟閉迅速，平衡可靠，自動化程度高。
2、安裝高度及位置不受限制。
3、采用防爆型電動裝置，在易燃易爆，甚Z有毒氣體環境中可以正常工作。
4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。

【產品外形及結構尺寸 (PN10)】

PZ973H、PZ973F、PZ973Y (PN10) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)

DNLDD1D2Hz×MD0

50431601251002854×M16180

65461801451202984×M16180

80461951601353154×M16220

100522151801553658×M16220

125562452101854008×M16230

150562802402104758×M20280

200603352953655408×M20360

2506839035032063012×M20360

3007844040036878012×M20400

3507850046042888516×M20400

40010256551548299016×M22400

450114615565532110020×M22530

500127670620585120020×M22530

600154780725685145020×M27600

8001901010950898200024×M30680

【產品外形及結構尺寸 (PN16)】

PZ973H、PZ973F、PZ973Y (PN16) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)

DNLDD1D2Hz×MD0

5043160125992854×M16180

65461851451202954×M16180

80462001601353158×M16220

100522201801553658×M16220

125562502101854008×M16230

150562852402104758×M20280

2006034029526554012×M20360

2506840535531063012×M22360

3007846041037578012×M22400

3507852047043588516×M22400

40010258052548599016×M27400

450114640585545110020×M27530

500127715650609120020×M30530

600154840770720145020×M36600

8001901025950898200024×M36680

【閥門用途及特點】：

【PZ973H電動刀型閘閥】廣泛用于化工、煤碳、制糖、污水、造紙、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛刻的環境條件下等領域，是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用?！綪Z973H電動刀型閘閥】驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。

1、采用對夾式結構，體積小，重量輕，流阻小，安裝維修方便 。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

【產品技術參數】：

公稱壓力（MPa)

殼體試驗（MPa)

密封試驗（MPa)

工作溫度

適用介質

1.0

1.6

1.5

2.4

1.1

1.76

≤100℃-425℃

≤100℃-425℃

紙漿、污水、煤漿、灰、渣水混和物

【閥門零部件材料】：

閥體 、上蓋

閘板

閥桿

密封面

不銹鋼、碳鋼、灰鑄鐵

不銹鋼

不銹鋼

橡膠、四氟、不銹鋼、硬質合金

訂貨須知：

    一、①PZ973H電動刀型閘閥產品名稱與型號②PZ973H電動刀型閘閥口徑③PZ973H電動刀型閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
