詳細資料：

泰勒閥三通自動換向閥的原理

1.上、下閥體內部全部襯進口耐磨橡膠，平均是傳統的三通自動換向閥3倍的壽命。

2.礦漿是通過上閥體與下閥體中間有一個橡膠球來密封，優點是：

（1）、傳統的三通閥是通過一個平面密封，當?shù)V漿經常沖擊此面會造成密封不嚴的缺點。用橡膠球是不會重復磨損同一個位置。

（2）、橡膠球中間有骨架，外面通過模具硫化包上了一層橡膠，耐磨壽命長。

3.閥體內部有兩條導軌，它的作用是：讓橡膠球沿著此導軌的方向從一個進料口到另一個進料口。

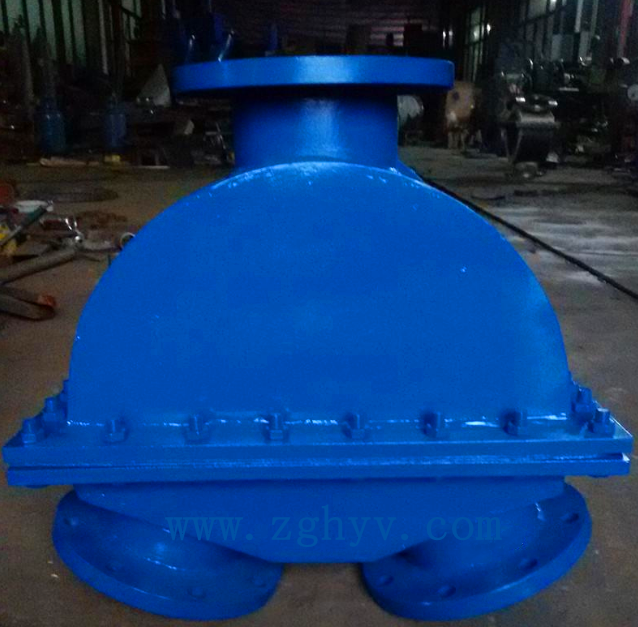

泰勒閥三通自動換向閥 不銹鋼泰勒閥三通自動換向閥 STHX

泰勒閥三通自動換向閥產品應用

礦漿、礦渣、尾礦等漿體，以及各種備用泵的排水系統及化工腐蝕性介質。

工作壓力：￡0.7Mpa

礦漿輸送系統的渣漿泵常常是一用一備，在切換備用泵時Z少要操作兩個閥門才能完成，往往會在三通位置淤塞而造成停產，損失很大。很多礦山采用雙泵雙管線的辦法解決這個問題，但是管路投入費用很大，如果您選用一個三通自動換向閥完全可以解決這個問題。僅花費一個閥門的價格，省掉一條管路的投入，并能夠很容易地實現自動化控制。

泰勒閥三通自動換向閥產品原理

一般生產中采用的漿體泵都是一臺生產，一臺備用配置，當開啟其中一臺泵和閥門時，在關閉的閥門Z三通口頸段將會出現嚴重的堵塞，將來開啟時難以打開。一件三通自動換向閥代替了兩件閥門，當打開其中的一個，另一個則無漿可過，既方便實用又經久耐用。

主要技術參數如下：
1.工作壓力：≤1.0MPa,一般為0.5MPa；

2、密封試驗壓力：1.0MPa;

3、強度試驗壓力：1.5MPa;

4、耐磨性能：可根據用戶要求，選用不同種類橡膠與輸送管線壽命相匹配。

工作原理

該部件的A、B口與渣漿泵的輸出口連接，C口為輸出端，與系統管道相連接。當與A端相連的泵工作時，礦漿壓力（一般為0.5MPa左右）頂開閥體3,閥體3在滾道2的限制下自動移向左側B端的閥座上，該閥體靠礦漿的壓力B端閥座緊密接觸，從而實現良好的密封，而礦漿由C口并向系統中輸送；當工藝要求B端渣漿泵工作時，A端停止工作并泄壓，B端渣漿開啟動行，則閥體3在礦漿壓力作用下，移向右側閥座，此時A端密封，礦漿由B口進入流向C口輸出。

技術參數
◆閥體殼體：Q235-A，球襯為高耐磨復合材料。
◆口徑：DN100-800，連接方式為法蘭式，法蘭標準為 DN100-800。
◆工作壓力：zui小工作壓力為 0.1Mpa，這是保證能推動橡膠球運動并密封住進口的zui低數值。
◆工作溫度：-40℃～100℃，如有特殊溫度要求可另行設計。
◆耐酸堿度：≤10％濃度，如有特殊要求的可另行設計。

連接尺寸：
