詳細資料:
1.電站焊接閘閥】結構特點:
設計、制造、檢驗、標記、供貨等均符合相關國內GB、JB、DL等有關標準。
材質符合ASME、JIS、GB、JB、DL等
2.【電站焊接閘閥】介紹:
電站閥門主要有電站高溫高壓電站閘閥、電站截止閥等特殊閥門,主要技術參數為:PN1.6~32MPa; DIN10~600mm; 使用溫度為-29~695℃;主體材料為碳鋼、鉻鉬鋼、鉻鉬釩鋼、奧氏體不銹鋼等;適用介質為水、蒸汽、油品等。電站閥門產品被廣泛應用于火力發電廠的各種工況的管路上。操作方式:手動、電 動、氣動、齒輪傳動等。
3.【電站焊接閘閥】主要壓力等級:
公稱壓力 200、250、320
工作壓力P55 100V、P55 140V、P55 170V
4.【電站焊接閘閥】應用范圍:
電站閘閥主要是作為水、蒸汽管路上的啟閉裝置,用于切斷或接通管路中的介質。使用時應全開或是全閉,不能作調節閥使用。電站閘閥工作原理:按順時針轉動手輪或閥桿螺母,閥桿帶動閘板下行,使密封面吻合,切通道,即為關閉;反之則為開啟。
1. 密封面之間易引起沖蝕和擦傷.維修比較困難.
2. 外形尺寸較大.開啟需要一定的空間.開閉時間長.
3. 結構較復雜.
閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 : 單閘極式.雙閘板式和彈性閘板式,平行閘板式閘閥可分為單閘板式和雙閘板式.按閥桿的螺紋位置劃分.可分為明桿閘閥和暗桿閘閥兩種.
電站閘閥技術工藝優勢:
1、殼體采用鍛造及鑄造兩種工藝選項,外觀光潔,組織均勻,滿足高溫高壓要求;視用戶需求可提供全系列全鍛鋼閘閥;
2、特殊材料配對,確保密封面高硬度及硬度差;精密研磨,光潔如鏡,耐磨耐蝕,有效延長使用壽命;
3、背密封設計,有效保護密封填料,杜絕跑冒滴漏;
4、高壓水強度,高壓氣體強度,無損檢測等多道檢測,全面控制承壓件質量;
5、閥桿表面經精密磨削及硬化處理,抗擦傷耐腐蝕,有效地減輕啟閉力矩,操作更輕松;
6、采用特殊緩蝕填料結構設計,耐溫耐壓,無腐蝕,自動潤滑,減輕啟閉摩擦,避免對閥桿表面的腐蝕,進而免除外漏;
7、雙向承壓密封設計,滿足各類特殊工況的苛刻要求;
8、嚴格手工配研,確保雙側密封面吻合度 90% 以上,實現氣泡級出廠密封檢測;
9、Z60 系列 的閘板彈性槽設計,自動補償加工誤差,適應高溫工況,避免咬死; Z62Y 系列為雙閘板設計,閘板自動矯正加工誤差,始終保持密封面吻合度,特別便于用戶現場維修保養;
10、閥蓋自緊密封設計,壓力越高,密封越可靠;

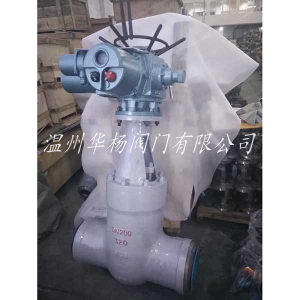

Z961Y焊接電動閘閥缺點:
對焊閘閥的安裝與維護應注意以下事項:
1. 手輪.手柄及傳動機構均不允許作起吊用.并嚴禁碰撞.
2. 雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 ).
3. 帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 ).
4. 帶傳動機構的閘閥.按產品使用說明書的規定安裝.
5. 如果閥門經常開關使用 , 每月Z少潤滑一次.
Z961Y電動焊接閘閥主要外形尺寸、連接尺寸及重量:
Z961Y電動焊接閘閥具有以下優點 :
1. 流體阻力小 , 密封面受介質的忡刷和侵蝕小.
2. 開閉較省力.
3. 介質流向不受限制 , 不擾流.不降低壓力.
4. 形體簡單 , 結構長度短.制造工藝性好.適用范圍廣.
電動焊接閘閥Z961Y執入標準
制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定;
結構長度按E101的規定或按用戶提供尺寸
焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。
訂貨須知:
一、①Z961Y電站閘閥產品名稱與型號②Z961Y電站閘閥口徑③Z961Y電站閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們華楊的閥門 為您審核把關。
