電站閥您現在的位置: 首頁  > 電站閥

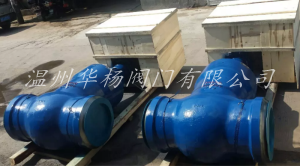

Z961Y-P57170V電站閘閥

產品詳情

詳細資料:

結構特點:

設計、制造、檢驗、標記、供貨等均符合相關國內GB、JB、DL等有關標準。

材質符合ASME、JIS、GB、JB、DL等國內外相關標準。

所有閥門的密封副均采用不同硬度的Stellite硬質合金堆焊而成,密封副配對合理,密封性能好:耐高溫、硬 度高、抗擦傷、耐沖蝕、壽命長。

上密封面采用奧氏體不銹鋼或Stellite硬質合金堆焊而成,密封可靠、耐腐蝕,更換填料可在不停機的情況下進行,不影響系統運行。

體蓋采用壓力自緊式密封結構,壓力越高,密封性能越好。

閘閥采用雙閘板或彈性閘板結構,密封可靠,動作靈活,維修方便。

閥桿螺母與支架連接部分安裝了推力球軸承,轉動力矩小、啟閉靈活、省力省電。

電動裝置擇優選用 產品,具有體積小、重量輕、功能全、性能可靠的優點,還可與程控電腦配套使用,進行遠距離操作。

1.采用壓力自緊式密封,閥體支管兩端為焊接連接。

2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成,耐磨、抗擦傷性能好。

3.閥桿經抗腐蝕性氮化處理,有良好的抗腐蝕性和抗擦傷性。

設計與制造 GB/T12234 ASMEB16.34

結構長度 JB/T3595

接口連接尺寸 JB/T3595 GB/T12224

檢驗與試驗 JB/T3595 MSS SP61

壓力與溫度基準 JB/T3595 ANSI B16.34

2、電站閘閥主要壓力等級

公稱壓力 200、250、320

工作壓力P 55 100V、P 55 140V、P 55 170V

3、電站閘閥結構優勢

1.采用壓力自緊式密封,閥體支管兩端為焊接連接。

2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成,耐磨、抗擦傷性能好。

3.閥桿經抗腐蝕性氮化處理,有良好的抗腐蝕性和抗擦傷性。

4. 電站閘閥相關標準

JBT 3595-2002電站閥門 一般要求

JB/T 5263-2005 電站閥門鑄鋼件技術條件

JB/T 4018 電站閥門 型號編制方法

DL 959-2005 電站鍋爐安全閥應用導則

DLT 531-1994電站高溫高壓截止閥閘閥技術條件

DLT 641-2005 電站閥門電動執行機構

DLT 850-2004 電站配管

GB 10869 電站調節閥技術條件

GBT 10868-2005 電站減溫減壓閥

電站閘閥主要是作為水、蒸汽管路上的啟閉裝置,用于切斷或接通管路中的介質。使用時應全開或是全閉,不能作調節閥使用。電站閘閥工作原理:按順時針轉動手輪或閥桿螺母,閥桿帶動閘板下行,使密封面吻合,切通道,即為關閉;反之則為開啟。

DNLdHL1D0轉矩/N·m重量/kg

1256001001036--970308

150700155139210523051800500

175759175148510523052700664

225850200165010523052700867

2509002221795115445818001203

30012542942080115445820002125

Z961Y-P54140V 型高溫高壓電動電站閘閥主要外形及結構尺寸

DNLdHL1D0轉矩/N·m重量/kg

100458105870911305970257

1256001321115911305970350

150700183139010523051200500

175750175148510524581800664

225850217165010524582700960

2509002611795115445840001203

30013003051700137861040002180

3501550338715253661058005591

Z961Y-P54170V 型高溫高壓電動電站閘閥主要外形及結構尺寸

DNLdHL1D0轉矩/N·m重量/kg

100550105140911305970257

125600124111510523051200350

150700150139010523052000520

175750175148510524582000680

225850217165010524582700990

30013972652265137861040002632

35015503682536137861058002600

【電站焊接閘閥主要零件的材料說明】

閥 體WCB、A105WC6、12Cr1MoVWC9、12Cr1MoV

閥 蓋WCB、35WC6、12CrMoVWC6、12Cr1MoV

支 架WCBWCBWCB

閘 板WCBWC6WC9

閥 桿2Cr1325Cr2MoV、20Cr1MoV1A25Cr2MoV、20Cr1MoV1A

閥 座25304304

密封環包覆墊、增強柔性石墨

填 料增強柔性石墨

閥桿螺母ZCuA110Fe3

用途:

    焊接連接的閘閥適用于公稱壓力PN16.0-32.0MPa,工作溫度≤540℃(其中P57170V工作溫度為570℃)的石油,化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、齒輪傳動、電動


訂貨須知:

    一、①Z961Y-P57170V電站閘閥產品名稱與型號②Z961Y-P57170V電站閘閥口徑③Z961Y-P57170V電站閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。
