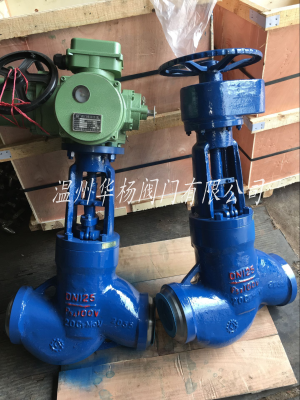

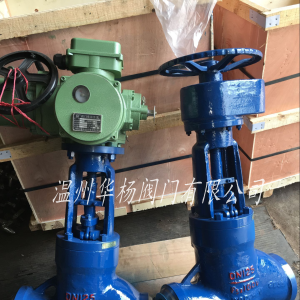

J961Y-P54170V電站截止閥

產品詳情

詳細資料;

J961Y電動電站截止閥產品概述

焊接連接的截止閥適用于公稱壓力PN20.0~32.0Mpa及P(54)100V~P(57)170V,工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上,切斷或接通介質。適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。截止閥是一種常用的截斷閥,主要用來接通或截斷管路中的介質,一般不用于調節流量。截止閥適用的壓力、溫度范圍很大,但一般用于中、小口徑的管道。電站截止閥適用于火力電站各種系統的管路上,切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓, 的自密封設計,壓力越高,密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。


型號

公稱通徑
DN(mm)

主要外形尺寸及連接尺寸 (mm)

電裝型號

重量
(Kg)

d

L

L1

L2

H

J961Y-250

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.7

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

56

420

437

277

1060

DZW45

230

80

80

470

526

283

1280

DZW90

270

100

84

560

526

283

1290

DZW90

310

J961Y-320

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.7

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

60

420

526

283

1140

DZW90

340

80

80

470

526

283

1350

DZW120

460

100

96

560

554

309

1500

DZW180

610

J961Y-P57170V

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.2

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

60

420

526

283

1543

DZW90

785

80

74

470

526

283

1790

DZW120

1089

100

88

560

554

309

1890

DZW180

1450

結構優勢與特點
1、產品設計制造按E101和JB/T3595-93標準的規定,結構合理,性能優良,造型美觀。
2、閥門中腔采用壓力自緊式密封結構,密封性能好。支管兩端為焊接結構,焊接坡口可按標準或用戶要求配接。
3、閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、抗擦傷性能好、使用壽命長。
4、閥桿經調質和表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
5、閥蓋填料函深度合理,填料加緩蝕劑,密封可靠。
6、閥門具有倒密封結構,保證閥門開啟運行時,不經閥桿外漏。
7、電動截止閥配有DZW系列閥門電動裝置,具有殼體小,重量輕,功能全,外形美等特點,并可與程控電腦配套使
用,也可按用戶要求選配電動裝置。


焊接連接的截止閥適用于公稱壓力PN20.0~32.0MPa及P54100V~P57170V,工作溫度≤540℃(其中P57170V工作溫度為
570℃)的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸汽、等。操作方式
有:手動、齒輪傳動、電動等。

閥門材質:鍛鋼12Cr1MoV,鑄鋼20CrMoV等高溫材料

閥門標準:JB/T3595

J961Y電動電站截止閥開啟過程

1在關閉位置,閥體受閥桿的機械施壓作用,緊壓在閥座上。

2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

4直Z到全開位置,閥桿提升到 位置,球體旋轉到全開位置。

J961Y電動電站截止閥關閉過程

1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和閘板同時旋轉90度。

3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。

4手輪轉動的Z后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

J961Y電動電站截止閥的主要優點:

1)與閘閥相比,截止閥的結構較簡單,制造與維修都較方便。

2)密封面不易磨損、擦傷,密封性較好,壽命較長。

3)啟閉時閥瓣行程較小,啟閉時間較短,閥門高度較小。

J961Y電動電站截止閥主要特點及用途

①閥門與管路連接采用焊接式結構,安裝方便,無泄漏。

②密封面不易磨損、擦傷、密封性能好、壽命長。

③結構緊湊、啟閉性好、高度小、維修方便。

④適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。

⑤多種結構形式,便于用戶選擇。


訂貨須知:

    一、①J961Y-P54170V電站截止閥產品名稱與型號②J961Y-P54170V電站截止閥口徑③J961Y-P54170V電站截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定型號,請按型號直接向我們華揚銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們華楊的閥門 為您審核把關。
