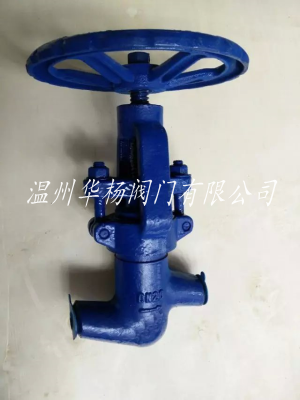

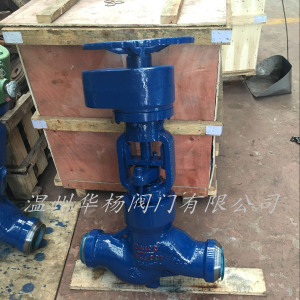

詳細資料:
1,采用無中法蘭夾箍銷軸式,內螺紋和鍵鏈接,中法蘭螺栓連接等結構.
2,閥體,閥蓋機械加工全部在自動線上完成,具有重量輕,加工精度高等特點.
3,閥座,閥瓣密封面均彩鈷基硬質合金等離子噴焊而成,耐磨,抗擦傷性能好.
4,閥桿表面經抗蝕氮化處理.
5,可安裝在管道的任何位置上.≤ DN80介質向從下往上流(正流"低進高出")
≥DN100介質流向從上往下流(逆流"高進低出").
J61Y-P54 170V J61Y-P54170V焊接式電站截止閥性能規范
型號 | 公稱壓力 | 試驗壓力 (MPa ) | 適用溫度 (℃) | 適用介質 | |
強度試驗 | 密封試驗 | ||||
J61Y - 200 | 20.0 | 30 | 22 | 425 | 水 |
J61Y - 250 | 25.0 | 37.5 | 27.5 | ||
J61Y - 320 | 32.0 | 48 | 35.2 | ||
J61Y – P54/100V | P54/100V | 30 | 11 | 540 | |
J61Y - P54/140V | P54/140V | 40 | 15.4 | ||
J61Y - P54/170V | P54/170V | 48 | 19 | ||
J61Y - P57/170V | P57/170V | 63 | 19 | 570 |
J61Y-P54 170V J61Y-P54170V焊接式電站截止閥標準與規范
設計與制造 | 結構長度 | 壓力 – 溫度等級 | 試驗標準 |
E101 | E101 | E101 | E101 |
J61Y-P54 170V J61Y-P54170V焊接式電站截止閥產品型號
對接焊端 | 產品型號 | |
GB1224 |
| J61Y – P54/100V |
J61Y - 200 | J61Y - P54/140V | |
J61Y - 250 | J61Y - P54/170V | |
J61Y - 320 | J61Y - P57/170V |
J61Y手動截止閥
型號 | 公稱通徑 | 尺 寸 ( mm ) | 重 量 | |||
d | L | H | Do | |||
J61Y-200 | 50 | 55 | 350 | 497 | 350 |
|
100 | 109 | 600 | 806 | 600 |
| |
J61Y-250 | 10 | 10 | 110 | 230 | 150 | 3.8 |
20 | 19 | 150 | 272 | 180 | 6.8 | |
25 | 22 | 180 | 308 | 250 | 11.2 | |
32 | 26 | 180 | 308 | 250 | 11.8 | |
40 | 36 | 250 | 493 | 350 | 36.5 | |
50 | 42 | 250 | 493 | 350 | 36.5 | |
65 | 56 | 340 | 775 | 450 | 120 | |
80 | 64 | 390 | 848 | 500 | 150 | |
100 | 84 | 480 | 910 | 600 | 240 | |
J61Y-P54/100V | 10 | 12 | 110 | 170 | 150 | 2.5 |
20 | 23 | 150 | 270 | 200 | 9.2 | |
25 | 27 | 180 | 270 | 200 | 9.5 | |
32 | 32 | 180 | 365 | 250 | 15 | |
40 | 36 | 250 | 493 | 320 | 38 | |
50 | 45 | 350 | 580 | 320 | 75 | |
65 | 57.6 | 430 | 605 | 350 | 105 | |
80 | 74 | 470 | 660 | 500 | 115 | |
100 | 84 | 480 | 910 | 600 | 250 | |
J61Y-320 | 10 | 10 | 110 | 230 | 150 | 3.8 |
20 | 19 | 150 | 272 | 200 | 6.8 | |
25 | 22 | 180 | 318 | 250 | 11.2 | |
32 | 26 | 180 | 308 | 250 | 11.8 | |
40 | 36 | 250 | 493 | 350 | 36.5 |
截止閥具有結構緊湊,密封面不易磨損、擦傷;密封性能好,制造與方便;啟閉時閥瓣行程小,啟閉時間短;閥門高度小,工藝性能好和適用范圍廣等特點;是一種廣泛使用的截?cái)嚅y,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),一般不用于調節流量。 焊接連接的截止閥適用于公稱壓力PN20~32MPa及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油 、化工 、水力 、火力電站各種系統的管路中,切斷或接通管路介質,,適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。
訂貨須知:
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型。 二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A楊銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。
