詳細資料:
產品用途:
抗沖刷截止閥適用于水、汽管道上,作啟閉裝置。其典型應用場合為汽機疏水、給水疏水、加熱器疏水、鍋爐疏水、過熱器疏水、對空排水、水冷壁下聯箱排污和高加疏水。

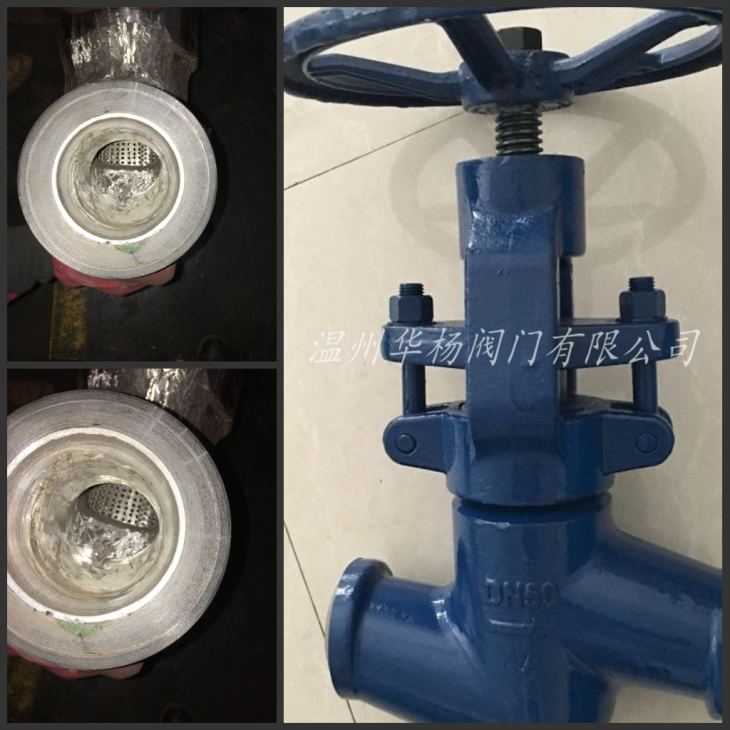

KJ61Y手動抗沖刷截止閥簡介
免沖刷截止閥主要安裝在水、汽管道上作為啟閉裝置(如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等),在火電廠的疏放水系統中,目前大都采用國內的普通閥門或進口閥門,由于此類閥門結構的原因,閥芯和閥座長時間受到高溫、高壓流體的沖蝕,磨損極快,使閥門關閉不嚴,從而造成疏放水系統閥門的內漏問題。鑒于此我公司開發出能夠解決內漏問題的專用免沖刷截止閥。
KJ61Y手動抗沖刷截止閥基本參數:
公稱通徑:DN10-125mm
公稱壓力:PN10-42.0mpa
適用介質:蒸汽、水和腐蝕介質
介質溫度:-50℃~700℃
產品名稱:珞鉬鋼截止閥 J41Y-64I
產品型號:KJ61Y
工作壓力:PN16-PN160/150LB-900LB
連接方式:4—法蘭
閥門口徑:3/8”-2”/DN10-DN600
設計制造:GB/T12224; GB/T12228; GB/T12234
連接端尺寸:JB/T82.1~JB/T82.2~JB/T82.4-94,ASME/ANSI B16.5(RF/RJ)
主體材料:A105, F5, F11, F22, 304,304L, 316,316L, LF2
閥門的檢驗與試驗:API598或 JB/T9092-99
抗沖刷截止閥工作原理和結構說明:
為避免介質高速?zèng)_刷,閥門采用倒流(高進低出)結構,閥門密封副采用先節流并阻斷臟物,再利用節流后的介質使密封面得到自清潔,從而徹底解決了內漏問題,具體原理如下。
抗沖刷截止閥關閉初期,環形密封面開始節流,阻斷較大固體顆粒進到閥瓣和閥座錐形密封處,只有細小顆粒的污物還會進入到閥門錐面密封空間。此時介質的Z大流速發生在閥瓣和閥座環形空間內,從而使閥門錐面密封副避免了高速介質的沖刷。
抗沖刷截止閥節流中斷,是針對進入截止閥密封面上的細小顆粒物而設計的。此時介質通過閥瓣和閥座間的細小空隙產生的高速氣流或水流對密封面起到一個吹掃的作用,從而使污物無法在密封面停留,進而清潔了密封面。
抗沖刷截止閥關閉狀態,從而實現了抗沖刷截止閥的全部功能。
性能特點:
抗沖刷截止閥各項性能指標完全符合JB/T 3595-2002《電站閥門一般要求》和美國ASME相關規范的要求。
結構特點: |
1、閥門采用直通式結構。 2、為避免在使用過程中,介質對密封副的高速?zèng)_刷,密封度采用雙閥座結構,先節流并阻斷贓物,在利用節流后的介質使密封面得到自清潔,從而徹底解決了在閥門關閉時,由于較臟的介質壓在閥座密封面上,使閥門產生泄露和使用壽命短的問題。 3、公稱通徑DN≤50mm的抗沖刷截止閥閥體與閥蓋的連接是夾箍銷軸式連接、DN65以上的抗沖刷截止閥的閥體與閥蓋的連接采用自密封式法蘭連接形式。這兩種結構都具有拆、裝方便、安全可靠。 4、閥門兩端支管為焊接連接。 5、閥座、閥瓣密封面均采用進口鈷基硬質合金堆焊而成。密封面具有硬度高,耐磨擦,抗擦傷等特點。 6、采用氮化鋼作為閥桿材料,使之滲氮后的閥桿表面硬度高、耐磨、抗擦傷,同時具有防腐蝕,使用壽命長的特點。 |
注意事項: |
1、本閥門只作為全開或全關使用,不能作為調節閥使用。 2、傳動部位應保持清潔,定期加注潤滑油。 3、開啟或關閉應用于手輪或電動裝置,盡量不借助杠桿或其他工具。 4、介質流向?yàn)楦哌M(jìn)低出(倒流),安裝時保證介質流向與閥體上流向箭頭方向一致,切勿裝反。 5、閥門可安裝在管道上的任何位置,同時根據介質的溫度選擇碳鋼或合金鋼材料的閥門。 |
簡介
截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需要克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化給”曾規定,截止閥的流向,一律采用自上而下。本閥要水平安裝 截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到Z大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
編輯本段工作原理
截止閥,也叫截門,是使用Z廣泛的一種閥門,它之所以廣受歡迎,是由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中 低壓,而且適用于高壓。 截止閥的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。 截止閥只許介質單向流動,安裝時有方向性。截止閥的結構 長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性 不強。
訂貨須知:
一、①KJ61Y抗沖刷截止閥產品名稱與型號②KJ61Y抗沖刷截止閥口徑③KJ61Y抗沖刷截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。
