國標閥門您現在的位置: 首頁 > 國標閥門

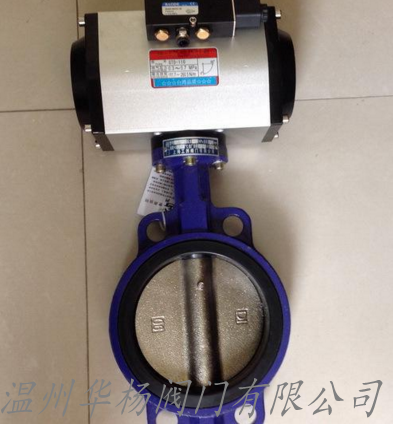

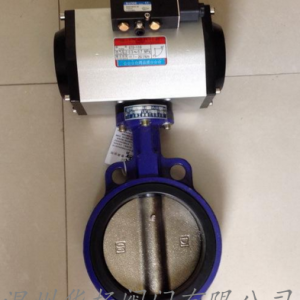

ZSCW氣動蝶閥

產品詳情

詳細資料：

本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0MPa，口徑由50mmZ1400mm，泄漏量等級有II級和VI級，流量特性為近似等百分比。
　　氣動切換成手動時，使用側裝手輪機構方法（對照圖三）；拔出定位銷，向上扳動手柄，蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，則相反扳動手柄即可。

調節閥名稱、型號
公稱通徑
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求

技術參數：

公稱通徑DN(mm)	50	80	100	125	150	200	250	300
額定流量系數Kv	100	200	405	620	1150	2030	3150	4550
流量特性	近似等百分比
公稱壓力PN(MPa)	0.1 0.25 0.6 1.0
工作溫度（℃）	一般：-40~450 高溫：450~560 密封性：-20~150
信號范圍（KPa）	20~100
執行機構有效面積（cm²）	280				400
氣源壓力（MPa）	0.14
閥板轉角（度）	0~80
額定轉角偏差（%）	+2.5
基本誤差值（%）	±5
回差（%）	4
死區（%）	3
泄漏量等級	II、VI
允許壓差（MPa）	0.22	0.086	0.045	0.054	0.031	0.013	0.017	0.0098

公稱通徑DN		結構長度（標準值）		連接尺寸
公稱通徑DN		L		H	H1	PN0.6MPa			PN1.0MPa
毫米	英寸	法蘭式	對夾式	H	H1	D	D1	Z-d	D	D1	Z-d
50	2	108	43	100	400	140	110	4--14	165	125	4--18
65	21/2	112	46	115	420	160	130	4--14	185	145	4--18
80	3	114	49	120	138	190	150	4--18	200	160	8-18
100	4	127	56	130	524	210	170	4--18	220	180	8-18
125	5	140	64	150	570	240	200	8-18	250	210	8-18
150	6	140	70	170	743	265	225	8-18	285	240	8-22
200	8	152	76	200	767	320	280	8-18	340	295	8-22
250	10	165	76	235	790	375	335	12-18	395	350	12-22
300	12	178	83	300	890	440	395	12-22	445	400	12-22
350	14	190	92	325	954	490	445	16-22	505	460	16-22
400	16	216	102	355	1070	540	495	16-22	565	515	16-26
450	18	222	114	390	1140	595	550	20-22	615	565	20-26
500	20	229	127	420	1200	645	600	20-26	670	620	20-26
600	24	267	154	490	1380	755	705	24--26	780	725	20-30
700	28	292	165	550	1580	860	810	24--30	895	840	24--30
800	32	318	190	640	1760	975	920	24--30	1015	950	24--33
900	36	330	203	710		1075	1020	24--30	1115	1050	28-33
1000	40	410	216	770		1175	1120	28--30	1230	1160	28-36
1200	48	470	254	890		1405	1340	32-33	1450	1380	32-39
