詳細資料:
該系列閥門具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
該閥門由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下,該閥仍操作靈活保證輸油管道能斷開,其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。
BQ41F縮徑保溫球閥I型主要連接尺寸: |
公稱通徑DN | L | D | D1 | D2 | B | F | Z-Φd | 2-G |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 3/8 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 3/8 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 3/8 |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 1/2 |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 1/2 |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 1/2 |
65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 1/2 |
80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-Φ18 | 1/2 |
100 | 280 | 215 | 180 | 155 | 20 | 3 | 4-Φ18 | 1/2 |
125 | 320 | 280 | 240 | 210 | 22 | 3 | 4-Φ23 | 1/2 |
150 | 360 | 335 | 295 | 265 | 26 | 3 | 4-Φ23 | 1/2 |
BQ41F縮徑保溫球閥Π型主要連接尺寸: |
公稱通徑DN | L | D | D1 | D2 | B | F | Z-Φd | 2-G |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 3/8 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 3/8 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 3/8 |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 1/2 |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 1/2 |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 1/2 |
65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 1/2 |
80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-Φ18 | 1/2 |
100 | 280 | 215 | 180 | 155 | 20 | 3 | 4-Φ18 | 1/2 |
125 | 320 | 280 | 240 | 210 | 22 | 3 | 4-Φ23 | 1/2 |
150 | 360 | 335 | 295 | 265 | 26 | 3 | 4-Φ23 | 1/2 |
【球閥】特點:(1)流體阻力小,全通徑的球閥基本沒有流阻。(2)結構簡單、體積小、重量輕。(3)緊密可靠。它有兩個密封面,而且目前球閥的密封面材料廣泛使用各種塑料,密封性好,能實現完全密封。在真空系統中也已廣泛使用。(4)操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。(5)維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。(6)在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。(7)適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空Z(yǔ)高壓力都可應用。(8)由于球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中。

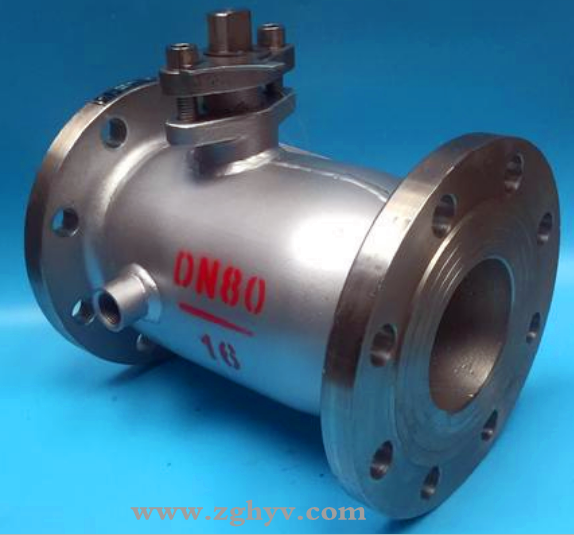

BQ41F縮徑保溫球閥概述:
BQ41F縮徑保溫球閥 具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。BQ41F 縮徑保溫球閥 由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下,該閥仍操作靈活保證輸油管道能斷開,其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。 BQ41F 縮徑保溫球閥 產品具有良好的保溫保冷特性,具閥門的痛徑與管徑一致,同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送還常溫下會凝固的高粘度介質。
主要零部件材料:
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
GB | ASTM | GB | ASTM | ||||
1 | 夾套 | 25 | A105 | 5 | 球體 |
|
|
2 | 閥座 | WCB | A216-WCB | 6 | 閥桿 | 1Cr13 | A247-410 |
3 | 閥體 | 1Cr18Ni9Ti | SS304 | 7 | 填料 | 柔性石墨 | |
4 | 密封圈 | PTFE、對位聚苯 | 8 | 填料壓蓋 | WCB | A216-WCB |
注:縮徑保溫球閥主要零部件及密封面材質可根據實際工況條件或用戶特殊要求設計先用。
主要技術規范:
設計標準 | ASME B 16.34 GB/T 12224 |
結構長度 | ASME B 16.10 GB/T 12221 |
連接法蘭 | ASME B 16.34 JB/T 79 |
驅動方式 | 手動、電動、氣動 |
試驗和檢驗 | JB/T9092 API 598 |
適用介質 | 重油、膠類等易凝固介質 |
訂貨須知:
一、①BQ41F縮徑保溫球閥產品名稱與型號②BQ41F縮徑保溫球閥口徑③BQ41F縮徑保溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。
