詳細資料:

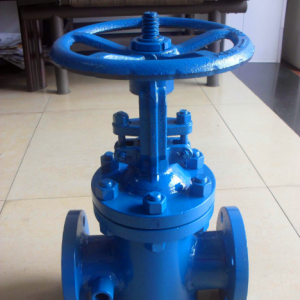

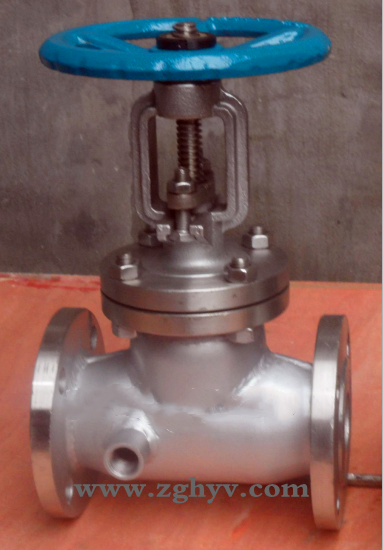

夾套保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。
執行標準
設計與制造:BS1873BS5160GB12233
法蘭尺寸:ANSIB16.5JB/T79GB9113
壓力溫度:ANSIB16.34
結構長度:ANSIB16.10BS1873GB12221
對焊連接尺寸:ANSIB16.25
檢驗與實驗:BS6755GB/T13927
產品介紹:
保溫截止閥,也叫截門,是使用Z廣泛的一種閥門,它之所以廣受歡迎,是由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中 低壓,而且適用于高壓。它的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。
保溫截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。
保溫截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥體時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門行業規定截止閥的流向一律采用自上而下。
保溫截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到Z大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
應用范圍:
保溫截止閥特別適用于化工、化肥行業的管路上,夾套內涵入蒸汽能防止介質結晶。保溫截止閥被廣泛應用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。保溫截止閥只許介質單向流動,安裝時有方向性。它的結構長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性不強。
PN(MPa) | DN(mm) | 尺寸 | 重量 kg | |||||||||
L | L1 | H | 3-G | D | D1 | D2 | b | Z-φd | Do | |||
2.5 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 | 14 |
20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | 18 | |
25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | 25 | |
32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | 30 | |
40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | 36 | |
50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | 40 | |
65 | 350 | 65 | 360 | 3/4 | 195 | 160 | 135 | 22 | 8-φ18 | 240 | 54 | |
80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | 70 | |
100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | 100 | |
125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | 130 | |
150 | 570 | 90 | 620 | 1 | 330 | 280 | 248 | 32 | 12-φ25 | 360 | 170 | |
200 | 690 | 95 | 750 | 1 | 395 | 340 | 302 | 36 | 12-φ25 | 400 | 250 | |
4.0 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 | 14 |
20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | 18 | |
25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | 25 | |
32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | 33 | |
40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | 41 | |
50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | 45 | |
65 | 350 | 65 | 360 | 3/4 | 192 | 160 | 135 | 22 | 8-φ18 | 240 | 62 | |
80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | 80 | |
100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | 100 | |
125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | 130 | |
150 | 570 | 90 | 620 | 1 | 350 | 295 | 258 | 34 | 12-φ30 | 360 | 185 | |
200 | 690 | 95 | 750 | 1 | 415 | 355 | 315 | 40 | 12-φ34 | 400 | 268 |
零件材料與工況:
零件名稱LTEM | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
閥體/閥蓋BODY/CAP | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
閘板WEDGE | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
閥桿STEM | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO | 1Cr13 |
填料PACKING | PTFE紡織 | PTFE紡織 | PTFE紡織 | PTFE紡織 | 石墨 GRAPHITE |
墊片GASKET | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 GRAPHITE+304 |
壓蓋GLAND FLANGE | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
填料壓環 STUFFING RING | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
螺栓BOLT | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
螺母NUT | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |
保溫截止閥的缺點如下:
1、流體阻力大,開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
訂貨須知:
一、①JB41H保溫法蘭截止閥產品名稱與型號②JB41H保溫法蘭截止閥口徑③JB41H保溫法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。
