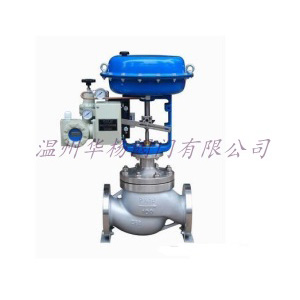

ZJHM氣動套筒調節閥概述：

　　ZJHM氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：

1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。

2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。

3、比普通單雙座調節閥噪聲降低10bd左右。

4、結構簡單，裝拆維修方便。

ZJHM氣動套筒調節閥主要技術參數

1、閥體

閥體形式直通鑄造球型閥

公稱通徑DN20～300mm

公稱壓力PN1.6、2.5、4.0、6.4、10.0

法蘭標準GB/T9113、 JB/T79、HG20594及其他標準

連接形式法蘭(FF RF RTJ)、焊接(SW BW)

閥蓋形式標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃

壓蓋型式螺栓壓緊式

密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥體材料鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼

2、閥內件

閥芯形式套筒雙密封型閥芯

流量特性線性、等百分比

閥芯材料不銹鋼 (304、304L、316、316L)

3、執行機構及附件、作用形式

執行器型式ZHA/B多彈簧簿膜執行機構

執行器型號ZHA/B-22ZHA/B-23ZHAB-34ZHA/B-45ZHA/B-56

有效面積(cm2)3503505609001400

行程10、16254040、60100

彈簧范圍(KPa)20～100（標準）、20～60、60～100、40～200、80～240

膜片材料丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力140～400KPa

氣源接口RC1/4"

環境溫度-30～+70℃

可配附件定位器、空氣過濾減壓器、保位閥、手輪機構等

作用形式氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)選用參數表

閥座直徑253240506580100125150200250300

額定流量系數Cv等百分比101625406310016025040063010001400

直線1117.627.5446911017627544069011001500

ZJHM氣動套筒調節閥 主要技術參數

1、閥體

閥體形式直通鑄造球型閥

公稱通徑DN20～300mm

公稱壓力PN1.6、2.5、4.0、6.4、10.0

法蘭標準GB/T9113、 JB/T79、HG20594及其他標準

連接形式法蘭(FF RF RTJ)、焊接(SW BW)

閥蓋形式標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃

壓蓋型式螺栓壓緊式

密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥體材料鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼

2、閥內件

閥芯形式套筒雙密封型閥芯

流量特性線性、等百分比

閥芯材料不銹鋼 (304、304L、316、316L)

3、執行機構及附件、作用形式

執行器型式ZHA/B多彈簧簿膜執行機構

執行器型號ZHA/B-22ZHA/B-23ZHAB-34ZHA/B-45ZHA/B-56

有效面積(cm2)3503505609001400

行程10、16254040、60100

彈簧范圍(KPa)20～100（標準）、20～60、60～100、40～200、80～240

膜片材料丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力140～400KPa

氣源接口RC1/4"

環境溫度-30～+70℃

可配附件定位器、空氣過濾減壓器、保位閥、手輪機構等

作用形式氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動執行機構

膜片有效面積Ae (cm2)ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56

3505609001600

作用方式彈簧范圍金屬密封允許壓差（MPa）

氣開20-100KPa32.252.251.952.362.041.671.411.411.140.650.55

40-200 KPa6.46.46.46.46.46.46.46.46.46.41.551.4

80-240 KPa6.46.46.46.46.46.46.46.46.46.44.084.08

氣關20-100KPa1.51.131.130.981.181.020.840.710.710.570.650.55

40-200 KPa4.53.383.382.933.543.062.512.122.121.711.81.55

80-240 KPa6.46.46.46.46.46.45.854.944.9444.083.65

訂貨須知：（國家標準）

一、A:ZJHM氣動套筒調節閥產品名稱、ZJHM氣動套筒調節閥產品型號、ZJHM氣動套筒調節閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。

   我們可以為您提供 的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的 ，為您提供Z新的閥門知識、Z好的服務、Z佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供 的服務。我們立志成為 的閥門制造商。
