真空電磁閥概述:

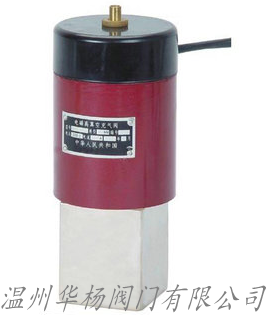

DDC-JQ型電磁真空帶充氣閥是安裝在機械真空泵上的專用閥門,并與泵接在同一個電源上,泵的開啟與停止直接控制閥門的開啟與關閉。當泵停止工作或電源突然中斷時,閥能自動將真空系統封閉,并將大氣通過閥的充氣口經閥充入到泵腔,從而避免泵油逆流污染真空系統。
真空電磁閥主要技術性能
適用范圍(Pa) | 10 5 ~1×10 -2 |
閥門漏率(Pa.L/S) | <6.7×10 -4 |
適用溫度(℃) | -25~+50 |
線圈溫升(℃) | ≤65 |
開閉時間(S) | ≤3 |
電源電壓(V/Hz) | 220/50 |
法蘭標準 | JB919 |
真空電磁閥連接及外形尺寸
型號 | 通徑(DN) | ΦW | ΦB | H | h | b×b | n-d | 匹配機械泵型號 |
DDC-JQ16A | 16 | 68 | 42 | 176 | 28 | 48×48 | 4-M5 | 2XZ-0.5/1 |
DDC-JQ25A | 25 | 82 | 55 | 199 | 35 | 58×58 | 4-M6 | 2XZ-2/4 |
DDC-JQ32 | 32 | 92 | 64 | 226 | 40 | 68×68 | 4-M6 | 2XZ-4 |
DDC-JQ40 | 40 | 110 | 70 | 245 | 44 | 80×80 | 4-M6 | 2XZ-8 |
DDC-JQ50A | 50 | 125 | 90 | 290 | 56 | 95×95 | 4-M8 | 2X-15 |
DDC-JQ65 | 65 | 135 | 105 | 320 | 65 | 115×115 | 4-M8 | 2X-30A |
DDC-JQ80 | 80 | 165 | 125 | 367 | 75 | 140×140 | 4-M8 | 2X-70A |
電磁閥導航–電磁閥的基礎知識
電磁閥是用來控制流體的自動化基礎元件,屬于執行器;并不限于液壓,氣動。電磁閥用于控制液壓流動方向,工廠的機械裝置一般都由液壓鋼控制,所以就會用到電磁閥。電磁閥里有密閉的腔,在的不同位置開有通孔,每個孔都通向不同的油管,腔中間是閥,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來檔住或漏出不同的排油的孔,而進油孔是常開的,液壓油就會進入不同的排油管,然后通過油的壓力來推動油剛的活塞,活塞又帶動活塞桿,活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
使用和維護:
1、建議使用單位指派專人負責,使用和維護
2、每年1-2次的定期檢修是電磁閥可靠工作和長壽的Z佳方法。電磁閥內部的下列4種情況,是妨礙電磁閥正常工作與縮短壽命的原因。
⑴、使用中介質發生變化
⑵、接管內生銹
⑶、空壓機的油氧化,產生碳粒焦油等雜物,混入管道 2.4管道中有塵粒污垢等雜質
3、電磁閥安裝后或長時間停用后再次投入運行時須通入介質試動作數次工作正常后方可正式使用
4、在維護之前,必須切斷電源,卸去介質壓力.
5、線圈組件不宜拆開
6、拆開電磁閥進行清洗時,可使用煤油`三氯乙烯等溶液.但應注意橡膠件可能會溶漲,因此要把它更換.
7、拆開清洗時,各零部件要按順序恢復原狀裝好.)
訂貨須知:
一、①DDC、DQC真空電磁閥產品名稱與型號②DDC、DQC真空電磁閥口徑③DDC、DQC真空電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。
