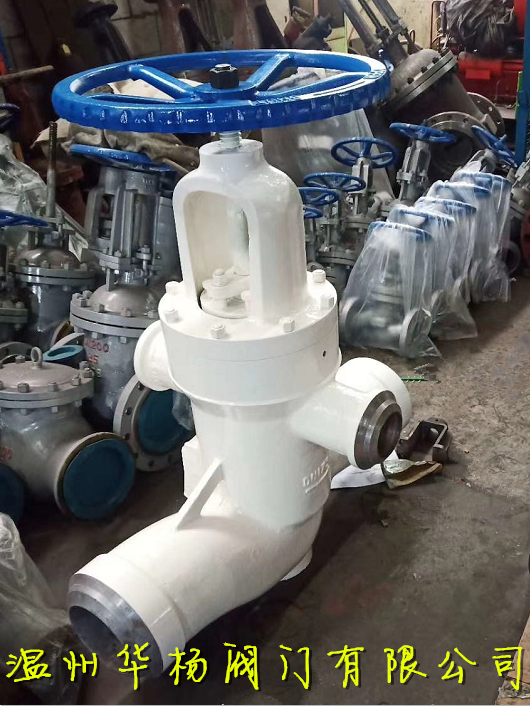

H62Y高加出口閥

產品詳情

詳細資料:

高加聯成閥

高加聯成閥是高壓加熱器配備的自動保護裝置,以保證在高加管系發生泄漏,或疏水調整門卡死等異常情況時,由此閥門自動關閉向高加管系通水而打開旁路通水,由于高壓加熱器為了要切斷給水,所以設計一套水側的保護閥門,高加聯成閥的稱呼是指一套閥門所以稱為聯成閥,有入口連成閥及出口聯成閥之分。高加入口聯成閥也就是大家常說的給水三通閥,三通閥有電動、液壓之分,一般30萬以上機組稱呼Z多,因?yàn)楦呒铀畟?cè)出口閥設計為電動閘閥居多。

高加聯成閥都是水壓閥門,靠給水做動力,在需要時關閉聯成閥切斷給水,給由小旁路管(兩根)出口聯成閥(也叫止回閥)。止回閥在小旁路來水的作用下關閉,同時給水通過止回閥流到鍋爐,避免鍋爐斷水,同時保護了高壓加熱器。此閥門的設計比較 ,分為上閥座及下閥座,當閥門打開給水進入高加時,閥芯與上閥座接觸密封,保證給水不走小旁路;當閥門關閉,給水走小旁路進入鍋爐時,閥芯與下閥座接觸密封,保證高加能夠解列、檢修。

公司生產的高加保護閥用于高壓加熱器給水保護系統,在高壓加熱器發生故障或其它原因甩高加時,快速切斷高加給水,使高壓加熱器解列,給水通過旁路進入鍋爐,從而保護高壓加熱器,使機組正常運行。我公司的高加保護閥根據不同的機組及系統要求分為三種形式:
1. 電動三通高加聯成保護閥(進口閥)
高加聯成閥,介質流線好,流阻小,性能可靠。該閥為三通閥,給水由側面進口引入,向下出口進高壓加熱器,另一側出口與旁路管道相聯。閥門有上下兩個密封面,高加正常運行時,該閥開啟,閥瓣上移與上密封接觸,旁路切斷。當高加發生故障或其它原因需要甩高加時,閥瓣下移,關閉閥門,給水通過另一側出口由旁通管道直接進入鍋爐,而不通過高壓加熱器,使高加解列。
該閥有兩個閥座,下閥座直接焊于閥體上,上閥座與閥體采用密封圈密封,保證正常工作和長期運行時不發生泄露。密封面堆焊司太立(Stellite)合金,耐磨損,抗檫傷,壽命長。電動裝置采用引進里米托克、西門子或進口高速 電動裝置,性能可靠穩定;閥桿采用特殊設計工藝,保證開關時間≤30秒。該閥和出口閥(電動閘閥)配套,確保高壓加熱器安全運行。
2. 液控四通高加聯成保護閥(進口閥)
該閥為液控四通閥,給水由側面進口引入,向下出口進高壓加熱器,閥上方有兩個出口與旁通管路相連。閥門有上下兩個密封面,高加正常運行時,靠作用于閥瓣截面的壓差使閥門自動開啟,閥瓣上移,與上密封接觸,旁路切斷。當高壓加熱器發生事故管系破裂而使水位超過允許水位時,水位信號通過電器裝置打開快速啟閉閥,凝結水進入液壓缸上部,推動活塞,閥瓣下移進而快速關閉閥門,給水通過上面兩旁通管道直接進入鍋爐,使高加解列,保護機組安全運行。
該閥有兩個閥座,密封面堆焊司太立(Stellite)合金,下閥座直接焊于閥體上,上閥座與閥體采用雙道自密封結構,保證閥門正常工作和長期運行不發生泄露,閥門動作時間≤2秒。該閥和出口閥(手動止回閥)配套,確保高壓加熱器安全運行。
根據系統要求,該四通閥也可采用電動控制,由事故信號反饋,通過閥門上部的電動裝置,驅動閥門動作,實現保護高加的功能。
3. 利用三臺電動閥門組合實現高加保護:
系統正常工作時,關閉旁路閥門,打開高加進、出口閥,給水通過高壓加熱器Z鍋爐,當高加出現故障時,打開旁通閥,關閉高加進、出口閥,使高加解列,給水經旁路直接進入鍋爐,完成對高加的保護,保障整個機組的正常運行。

高加進出口四通閥主要零件材料

閥體: 碳鋼,閥蓋: 碳鋼






閥桿:鉻鉬鋼,密封圈:增強柔性石墨

閥瓣:硬質合金,閥座:硬質合金

填料:柔性石墨,支架:碳鋼

高加進出口四通閥主要型號規格:

型號:H61Y;H62Y

公稱壓力:PN 20.0,25.0,30.0mpa






公稱通徑:DN 175,225,275,300mm






高加進出口四通閥結構特點:

1.閥門中腔采用壓力自緊密結構,密封性好;

2. 閥門上部設計了手輪關緊結構,高加解列、檢修時,旋下手輪頂緊閥瓣,可防止給水泄漏進入高加及導致密封面損壞,防止誤操作而使給水進入高加,并在閥門因意外卡阻時也能夠順利關閉閥門;

3. 進口閥采用了外置活塞室結構,控制介質為凝結水,控制系統因在低溫度、低壓力、低壓差下工作而具有較高的可靠性;






 高加給水加熱器用進口閥(入口閥)、出口閥(出口止回閥)系列產品分別用于50MW-600MW鍋爐高壓加熱器進口和出口處,作為高加的保護閥門。高加運行過程中,當發生管系泄漏或疏水閥失靈等情況時會導致汽側水位升高,易造成高壓給水倒灌入汽輪機。為防止事故發生,當汽側水位達到報警水位時,電接點水位發訊器接點接通,快速啟閉電磁閥打開,凝結水進入進口閥活塞上方,進口閥瓣關閉,切斷進口高加的給水,同時旁路打開,給水經旁路進入鍋爐,高加解列,從而保證機組正常運行。高加投入時,進口閥閥瓣在系統內給水壓力作用下自動開啟并切斷旁路,給水經過高壓加熱器后進入鍋爐,從而提高電廠的熱效率并保證機組安全運行。
