詳細資料：

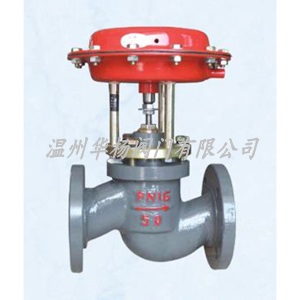

ZMBQ氣動薄膜切斷閥產品概述：

 ZMBQ氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

   切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

ZMBQ氣動薄膜切斷閥產品特點：

·切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。

·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。

·閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。

·平衡型閥內件，提高了切斷閥的許用壓差。

·波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。

·活塞式執行機構，操作力大，使用壓差大。

ZMBQ氣動薄膜切斷閥技術參數：

公稱通徑 DN（mm）1520253240506580100125150200額定流量系數 KV單座、雙座571120304875120190300480760套筒 1120304875120190300480760公稱壓力 PN（MPa）1.0 1.6 4.0 6.4額定行程 （mm）81220254050有效面積（c m 2 ）ZMQ 型1002004006001000ZSQ 型100125160250允許泄漏量硬密封 1/h- 般： 10 -4 X 閥額定容量；嚴密型：單、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量軟密封VI 級允許壓差（MPa）ZMQ P N 正作用6.45.092.911.852.181.331.520.990.620.600.690.39ZMQ P N 反作用6.46.43.882.472.911.772.031.320.830.800.920.52ZSQ P N6.46.13.52.33.01.91.91.50.930.840.650.47Z M S QM公稱壓力信號壓力（kPa）ZMQ0 或 250ZSQ0 或 400 ～ 6001）本產品性能指標貫徹GB/T4213-92； 2）表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變； 3）表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.

ZMBQ氣動薄膜切斷閥規格重量

公稱通徑1520253240506580100125150200Aф 196ф 232ф 308ф 394ф 498LPN16 、 40130150160180200230290310350400480600PN64210230230260260300340380430500550650HPN16 、 40305340345370380390475490500765825927PN64320350354372382397473475517805882815波紋管密封型3754094144314414685555706138559151017H 1PN16 、 4050535870758393100110125143170PN6460657077.5859010085125148170208H 2PN16115115121130140153178190200260320360PN40125125130140150160185200220280320380PN64150150160170180200230250282310430480H 3PN16 、 4040441542844846856157859088610081120 PN6436543049852852853053554060089012081305波紋管密封型39546547850950954864165867097610981210重量標準型1010121518233545607590120波紋管密封型1212141720263848647995125

ZMBQ氣動薄膜切斷閥連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。
·結構長度：GB12221-89。
·執行機構氣信號接口：內螺紋M10X1
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、DIN等標準。

訂貨須知：

    一、①ZMBQ氣動薄膜切斷閥產品名稱與型號②ZMBQ氣動薄膜切斷閥口徑③ZMBQ氣動薄膜切斷閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關。
