詳細資料:

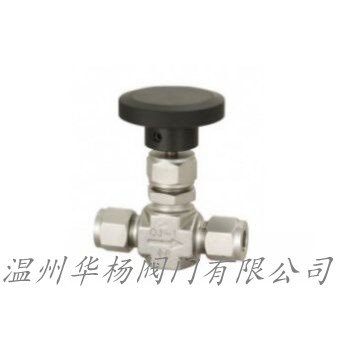

QJ-1氣動管路截止閥根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非??煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流使用。
1、設計制造:GB/T 12224-1989;JB/ T 7747-1995
2、連接形式:卡套式 內螺紋連接
3、結構特征:熱鍛壓閥體 錐面密封;浮動閥瓣
4、閥門檢驗和試驗:GB/T 13927-1992
5、材料:碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
QJ-1氣動管路截止閥性能規范
單位:MPa
試驗項目 | 壓力值 |
公稱壓力 | 6.4 |
殼體試驗 | 9.6 |
密封試驗 | 7.8 |
氣壓試驗 | 3.8 |
適用溫度 | ≤180℃ |
適用介質 | 水、蒸氣、油品等 |
QJ-1氣動管路截止閥主要零件材料
型 號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
QJ-1 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 柔性石墨 |
QJ-1氣動管路截止閥主要外形尺寸
規 格 | φ | L | H | Do | 重量(Kg) |
DN6 | φ6 | 54 | 58 | 42 | 0.2 |
DN8 | φ8 | 5 | 58 | 42 | 0.2 |
DN10 | φ10 | 72 | 67 | 50 | 0.3 |
DN12 | φ12 | 72 | 67 | 50 | 0.3 |
QJ-1氣動管路截止閥Z明顯的優點是:
(l)在開啟和關閉過程中,由于閥瓣與閥體密封面間的摩擦力比閘閥小,因而耐磨。
(2)開啟高度一般僅為閥座通道直徑的l/4,因此比閘閥小得多。
(3)通常在閥體和閥瓣上只有一個密封面,因而制造工藝性比較好,便于維修。但是,截止閥的缺點也是不容忽視的。其缺點主要是流阻系數比較大,因此造成壓力損失,特別是在液壓裝置中,這種壓力損失尤為明顯。
QJ-1A QJ-1B QJ-1C 氣動管路截止閥特性:
Features:
1. 公稱壓力Nominal Pressure:≤1.5MPa
2. 適用介質Applicable medium:氣體air
3. 連接形式Mode of Connection:卡套連接Bite type connection
4. 材質Material:20#,A105,SS304,SS316,SS316L,1Cr18Ni9Ti
5. 公稱通徑Nominal Bore Size: DN6,DN8,DN10,......
訂貨須知:
一、①Q(mào)J-1氣動管路截止閥產品名稱與型號②QJ-1氣動管路截止閥口徑③QJ-1氣動管路截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。
