詳細資料：

抗沖刷截止閥工作原理和結構說明

為避免介質高速沖刷，閥門采用倒流(高進低出)結構，閥門密封副采用先節流并阻斷臟物，再利用節流后的介質使密封面得到自清潔，從而徹底解決了內漏問題，具體原理如下。

抗沖刷截止閥關閉初期，環形密封面開始節流，阻斷較大固體顆粒進到閥瓣和閥座錐形密封處，只有細小顆粒的污物還會進入到閥門錐面密封空間。此時介質的Z大流速發生在閥瓣和閥座環形空間內，從而使閥門錐面密封副避免了高速介質的沖刷。

KJ61Y-P54-100V抗沖刷截止閥節流中斷，是針對進入截止閥密封面上的細小顆粒物而設計的。此時介質通過閥瓣和閥座間的細小空隙產生的高速氣流或水流對密封面起到一個吹掃的作用，從而使污物無法在密封面停留，進而清潔了密封面。

抗沖刷截止閥關閉狀態，從而實現了抗沖刷截止閥的全部功能。

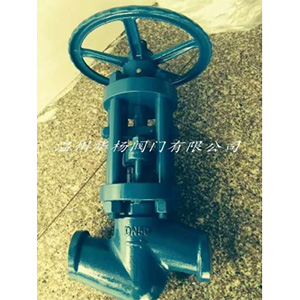

KJ61Y-P54-100V抗沖刷截止閥性能特點

抗沖刷截止閥各項性能指標完全符合JB/T3595-2002《電站閥門一般要求》和美國ASME相關規范的要求。

KJ61Y-P54-100V抗沖刷截止閥用途

抗沖刷截止閥適用于水、汽管道上，作啟閉裝置。其典型應用場合為汽機疏水、給水疏水、加熱器疏水、鍋爐疏水、過熱器疏水、對空排水、水冷壁下聯箱排污和高加疏水。

抗沖刷截止閥結構簡述：

1.高壓介質進入閥門，先在閥籠充分降壓釋放壓能和噪音,這樣流體不會沖蝕閥芯和閥座的密封面，從而起到免沖刷的作用。通過閥瓣上下移動，可以任意調節閥門的流量，具有可調性。

2.耐高溫、高壓和耐沖蝕的性能主要零件均選用 不銹鋼制造，閥芯和閥座的密封部位均采用堆

司太立合金鋼的特殊加工工藝。密封面堆焊層不低于2.5mm.

3.閥瓣和套筒之間接觸而不產生摩擦力,套筒直向定位,使得閥門關閉嚴密無泄漏，開啟靈活無卡滯等優點。

4.閥座、閥瓣采用活絡結構，可以調整制造過程中由于閥桿不同心而引起的擦傷、泄漏等問題。

5.閥桿表面經抗蝕性氮化處理,剛性、耐磨、抗擦傷性能好。

6.填料為柔性石墨，內加鎳絲,柔軟耐磨,不會刮傷閥桿.

標準與規范

KJ61Y-P54-100V抗沖刷截止閥簡單介紹

主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損極快，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。鑒于此我公司開發出能夠解決內漏問題的專用閥門—抗沖刷截止閥。

抗沖刷截止閥工作原理和結構說明

為避免介質高速沖刷，閥門采用倒流(高進低出)結構，閥門密封副采用先節流并阻斷臟物，再利用節流后的介質使密封面得到自清潔，從而徹底解決了內漏問題，具體原理如下。

抗沖刷截止閥關閉初期，環形密封面開始節流，阻斷較大固體顆粒進到閥瓣和閥座錐形密封處，只有細小顆粒的污物還會進入到閥門錐面密封空間。此時介質的Z大流速發生在閥瓣和閥座環形空間內，從而使閥門錐面密封副避免了高速介質的沖刷。

KJ61Y-P54-100V抗沖刷截止閥節流中斷，是針對進入截止閥密封面上的細小顆粒物而設計的。此時介質通過閥瓣和閥座間的細小空隙產生的高速氣流或水流對密封面起到一個吹掃的作用，從而使污物無法在密封面停留，進而清潔了密封面。

電站截止閥優點

1.要留有閥柄旋轉的位置。

2.不能用作節流。

3帶傳動機構的球閥應直立安裝。

碳鋼截止閥,美標截止閥,美標閘閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

碳鋼截止閥在管路中主要用來做切斷、分配和改變介質的流動方向。閘閥是近年來被廣泛采用的一種新型閥門。
