電站截止閥您現在的位置: 首頁 > 電站截止閥

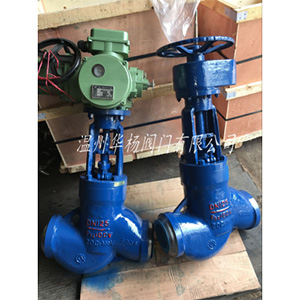

J961Y-P54100V電站截止閥

產品詳情

詳細資料：

主要特點及用途

①閥門與管路連接采用焊接式結構，安裝方便，無泄漏。

②密封面不易磨損、擦傷、密封性能好、壽命長。

③結構緊湊、啟閉性好、高度小、維修方便。

④適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

⑤多種結構形式，便于用戶選擇。

截止閥的主要優點：
1）與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2）密封面不易磨損、擦傷，密封性較好，壽命較長。
3）啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。

標準與規范

設計與制造結構長度壓力-溫度等級試驗與檢驗E101JB/T3595DL/T531E101JB2766GB/T15188.1E101JB/T3595E101、JB/T9092

性能規范

型號PN(Mpa)試驗壓力(Mpa)適用溫度(℃)適用介質強度試驗密封試驗J61Y-20020.03022≤425水、油品、蒸汽J61Y-25025.037.527.5J61Y-32030.04835.2J61Y-P54100VP54100V3011≤540J61Y-P54140VP54140V4215.4J61Y-P54170VP54170V4818.7J61Y-P57170VP57170V6318.7≤570

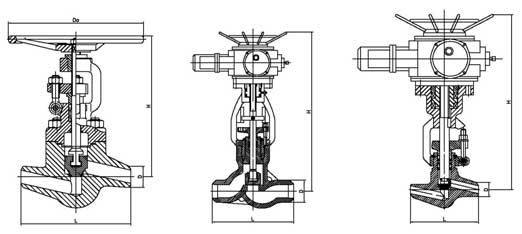

主要外形尺寸及連接尺寸

型號公稱通徑DN(mm)主要外形尺寸及連接尺寸 (mm)重量(Kg)dLHD0J61Y-2005055350497320-100109600806640-J61Y-25010101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.36556420775460120806447084851015010084560910560240J61Y-P54100V10121201701602.520231502702009.225271802702009.3323218036524015403625049332038504535058032074.76557.6420602360105807447066050011510084560910560250J61Y-320J61Y-P54140V10101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.3656042089556020080804701085700280100965601045700340J61Y-P57170V10101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.365604201155610500807447013159007501008856014759001000

型號	公稱通徑 DN(mm)	主要外形尺寸及連接尺寸 (mm)					電裝型號	重量 (Kg)
型號	公稱通徑 DN(mm)	d	L	L1	L2	H	電裝型號	重量 (Kg)
J961Y-250	20	19	150	363	197	576	DZW15	47.4
	25	22	180	363	197	590	DZW15	51.7
	32	26	180	363	197	606	DZW15	52.1
	40	36	250	363	197	722	DZW20	70
	50	42	250	363	197	722	DZW30	72.8
	50	42	350	363	197	722	DZW30	80
	65	56	420	437	277	1060	DZW45	230
	80	80	470	526	283	1280	DZW90	270
	100	84	560	526	283	1290	DZW90	310
J961Y-320	20	19	150	363	197	576	DZW15	47.4
	25	22	180	363	197	590	DZW15	51.7
	32	26	180	363	197	606	DZW15	52.1
	40	36	250	363	197	722	DZW20	70
	50	42	250	363	197	722	DZW30	72.8
	50	42	350	363	197	722	DZW30	80
	65	60	420	526	283	1140	DZW90	340
	80	80	470	526	283	1350	DZW120	460
	100	96	560	554	309	1500	DZW180	610
J961Y-P57170V	20	19	150	363	197	576	DZW15	47.4
	25	22	180	363	197	590	DZW15	51.2
	32	26	180	363	197	606	DZW15	52.1
	40	36	250	363	197	722	DZW20	70
	50	42	250	363	197	722	DZW30	72.8
	50	42	350	363	197	722	DZW30	80
	65	60	420	526	283	1543	DZW90	785
	80	74	470	526	283	1790	DZW120	1089
	100	88	560	554	309	1890	DZW180	1450

結構優勢與特點

1、產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型美觀。
2、閥門中腔采用壓力自緊式密封結構，密封性能好。支管兩端為焊接結構，焊接坡口可按標準或用戶要求配接。
3、閥瓣、閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、抗擦傷性能好、使用壽命長。
4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
6、閥門具有倒密封結構，保證閥門開啟運行時，不經閥桿外漏。
7、電動截止閥配有DZW系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使

用，也可按用戶要求選配電動裝置。

焊接連接的截止閥適用于公稱壓力PN20.0~32.0MPa及P54100V~P57170V，工作溫度≤540℃（其中P57170V工作溫度為
570℃）的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、等。操作方式
有：手動、齒輪傳動、電動等。

閥門材質：鍛鋼12Cr1MoV,鑄鋼20CrMoV等高溫材料

閥門標準：JB/T3595

電站截止閥截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。

訂貨須知：

    一、①J961Y-P54100V電站截止閥產品名稱與型號②J961Y-P54100V電站截止閥徑③J961Y-P54100V電站截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
