電站閘閥您現在的位置: 首頁  > 電站閘閥

Z961Y-P54100V電站閘閥

產品詳情

 詳細資料:

Z961Y-P54100V電動電站閘閥:

主要適用于火力電站各種系統的管路上,切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓, 的自密封設計,壓力越高,密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。本閥門是利用閘板在垂直于閥體座通道中心線的平面作升降運動,來接通和截止斷管路中的介質,即全開、全閉使用.本閥門適用于水、蒸汽、油品等非腐蝕性介質中。不能做調節閥使用。

Z961Y-P54100V電動電站閘閥的特點與用途:

1、閥門與管路連接采用焊接方式結構。

2、采用壓力自緊式密封,壓力越高,密封性能越好。

3、流動阻力?。洪y門通道為直通型,介質成直線流動,流動阻力損失很小。

4、啟、閉力矩?。罕鹃y采用手動(電動)操作,操作裝置中配螺母采用內涵式結構,并可自注油嘴加注潤滑劑,減小磨輕松靈活。

5、便于操作:本閥采用明桿升降式,閥桿從手輪上梯形螺紋在閥桿的上半部,不與介質直接接觸,不受介質腐閥門開啟高度可以從螺紋處直接看出,便于操作。

6、密封可靠:本閥閘板采用楔式彈性單閘板結構,動補嘗由于異常負荷或溫度引起的閥體變形,密封可靠,不會產生閘板楔死現象。

7、電動閥門采用電動頭多回轉型 ,電動閥門同電動裝置驅動,使閘板上升、下降,從而 帶動閘板上、下運動,開啟、關閉閥門,手動閥門 ,采用手輪,順時針方向旋轉,閘板下降,閥門關閉,逆時針方旋轉,閘板上升,閥門開啟。

200℃以上的高溫閥門,由于安裝時處于常溫,而正常使用后溫度升高,螺栓受熱膨脹,間隙加大,所以必須再次擰緊,叫做“熱緊”,操做人要注意這一工作,否則容易發生泄露。



產品執行標準: Z961Y-P54100V電動電站閘閥執行標準

產品規范

設計規范

結構長度

壓力溫度等級:

試驗與檢驗

JB/T3595-2002、

E101、DL/T531

E101\\\\\\\\JB/T3595-2002、GB/T12221-2005

E101\\\\\\\\JB/T3595-2002

JB/T3595-2002

主要性能規范: Z961Y-P54100V電動電站閘閥主要性能規范



產品型號

試驗壓力(MPa)

密封試驗

/上密封實驗



工作溫

度(℃)



適用

介質

公稱壓力PN(MPa)

強度試驗

PN(MPa)

Z961Y(0/2)-P54100V

20.0

30.0

22.0

≤540℃

水、蒸汽、油品等

Z961Y(0/2)-P54140V0

25.0

37.5

27.5

Z961Y(0/2)-P54170V

32.0

48.0

36.0

1、電站閘閥主要設計規范

設計與制造 GB/T12234 ASMEB16.34

結構長度 JB/T3595

接口連接尺寸 JB/T3595 GB/T12224

檢驗與試驗 JB/T3595 MSS SP61

壓力與溫度基準 JB/T3595 ANSI B16.34

2、電站閘閥主要壓力等級

公稱壓力 200、250、320

工作壓力P 55 100V、P 55 140V、P 55 170V

3、電站閘閥結構優勢

1.采用壓力自緊式密封,閥體支管兩端為焊接連接。

2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成,耐磨、抗擦傷性能好。

3.閥桿經抗腐蝕性氮化處理,有良好的抗腐蝕性和抗擦傷性。

4. 電站閘閥相關標準

JBT 3595-2002電站閥門 一般要求

JB/T 5263-2005 電站閥門鑄鋼件技術條件

JB/T 4018 電站閥門 型號編制方法

DL 959-2005 電站鍋爐安全閥應用導則

DLT 531-1994電站高溫高壓截止閥閘閥技術條件

DLT 641-2005 電站閥門電動執行機構

DLT 850-2004 電站配管

GB 10869 電站調節閥技術條件

GBT 10868-2005 電站減溫減壓閥

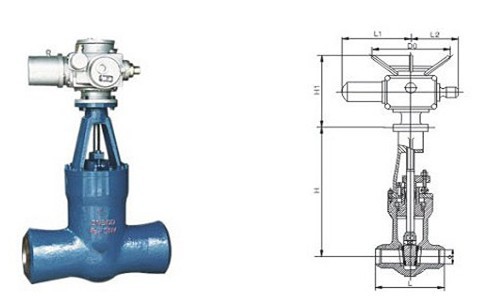

產品外形及結構尺寸

Z961Y-P54100V 型高溫高壓電動電站閘閥主要外形及結構尺寸
DNLdHL1D0轉矩/N·m重量/kg
1256001001036--970308
150700155139210523051800500
175759175148510523052700664
225850200165010523052700867
2509002221795115445818001203
30012542942080115445820002125
Z961Y-P54140V 型高溫高壓電動電站閘閥主要外形及結構尺寸
DNLdHL1D0轉矩/N·m重量/kg
100458105870911305970257
1256001321115911305970350
150700183139010523051200500
175750175148510524581800664
225850217165010524582700960
2509002611795115445840001203
30013003051700137861040002180
3501550338715253661058005591
Z961Y-P54170V 型高溫高壓電動電站閘閥主要外形及結構尺寸
DNLdHL1D0轉矩/N·m重量/kg
100550105140911305970257
125600124111510523051200350
150700150139010523052000520
175750175148510524582000680
225850217165010524582700990
30013972652265137861040002632
35015503682536137861058002600

 高溫高壓電站閘閥特點:
    (1)流動阻力小。閥體內部介質通道是直通的,介質成直線流動,流動阻力小。
    (2)啟閉時較省力。是與截止閥相比而言,因為無論是開或閉,閘板運動方向均與介質流動方 向相垂直。
    (3)高度大,啟閉時間長。閘板的啟閉行程較大,降是通過螺桿進行的。
    (4)水錘現象不易產生。原因是關閉時間長。
    (5)介質可向兩側任意方向流動,易于安裝。閘閥通道兩側是對稱的。
    (6)結構長度(系殼體兩連接端面之間的距離)較小。
    (7)密封面易磨損,影響使用壽命。啟閉時,閘板與閥座兩個密封面相互摩擦滑動,要介質壓力作用下易產生擦傷磨損,影響密封性能,縮短使用壽命。
    (8)價格較貴。接觸密封面較多,加工較復雜,特別是閘板座上的密封面不易加工,而且零件較多。
    (9)形體簡單 , 結構長度短,制造工藝性好,適用范圍廣。
    (10)結構緊湊,閥門剛性好,通道流暢,流阻數小,密封面采用不銹鋼和硬質合金,使用壽命長,采用PTFE填料,密封可靠,操作輕便靈活. 特點:

訂貨須知:

    一、①Z961Y-P54100V電站閘閥產品名稱與型號②Z961Y-P54100V電站閘閥口徑③Z961Y-P54100V電站閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號,請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?nèi)A楊的閥門 為您審核把關。

尊敬的客戶:

歡迎您訪問我們的網站http://www.gzrs.net.cn,首先感謝您對我們?nèi)A楊閥門的關注,如果您對我們的產品、服務有任何建議或者疑問的話,請立即聯系我們!我們一定會盡心盡力為您提供 的服務。Z后華楊閥門祝福您----尊貴的客人?。?!
